Adobe Audition 3 FFT Filter (process)

Данная статья является частью цикла статей "Adobe Audition"

Из названия этого окна диалога следует, что здесь реализован БПФ-фильтр — фильтр на основе быстрого преобразования Фурье.

Этот эффект способен выполнять роль как обычных фильтров, так и фильтров произвольной частотной характеристики. Уровень шума FFT-фильтра ниже, чем в 16-битном сэмпле, поэтому он не вносит никакого шума при обработке аудио в 16-битном качестве.

Эффект является КИХ фильтром, который поддерживает фазовую линейность в отличие от БИХ фильтров, создающих фазовые ошибки и добавляющие звон в аудио.

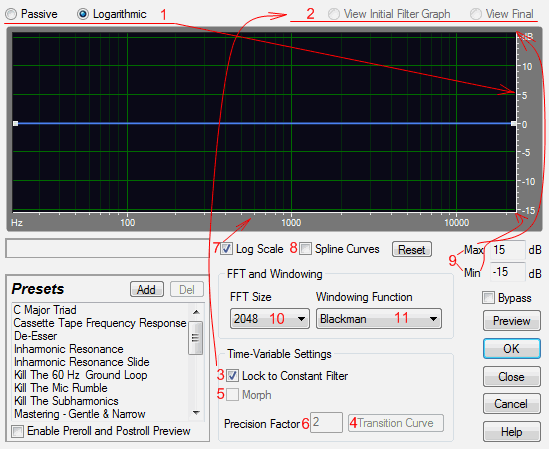

  1. Passive, Logarithmic - мера изменения уровня (громкости);
    • Passive - в процентах. Установка в 100 соответствует нулевому изменению;
    • Logarithmic - в dB. Установка в 0 dB соответствует нулевому изменению.
  2. View Initial Filter Graph, View Final - позволяет установить первоначальные и конечные параметры фильтра, которые будут изменятся с течением времени (если не стоит галочки Lock To Constant Filter(3)). Если галочка стоит, то действует только один фильтр;
    • View Initial Filter Graph - первоначальные настройки фильтра;
    • View Final - конечные настройки фильтра.
  3. Lock To Constant Filter - режим постоянной работы фильтра без изменений параметров;
    • Для того, чтобы настроить график перехода от View Initial Filter Graph к View Final нажмите кнопку Transition Curve(4).
  4. Transition Curve - открывает окно переходной кривой, которая отображает графическое представление перехода от начальных настроек фильтра к конечным. На верхнем графике показано время вдоль оси Х (где левая точка символизирует начальные настройки фильтра, а правая - конечные) и переход в процентах вдоль оси Y (где 0% представляет собой первоначальный фильтр, а 100% представляет собой конечный фильтр);
  5. Morph - если эта опция не выбрана, то переход между начальным и конечным фильтром осуществляется линейно. Например, если отключен Morph, и у вас на графике есть пик в 10 кГц для первоначального фильтра и пик на частоте 1 кГц для конечного фильтра, пик на 10 кГц будет постепенно уменьшаться, а пик на частоте 1 кГц будет постепенно увеличиваться с течением времени. Частоты от 1 кГц до 10 кГц не будут затронуты. Если опция Morph включена, пик будет постепенно спускаться от 10 кГц до 1 кГц, проходя через частоты между ними;
  6. Precision Factor - определяет точность фильтрации с течением времени, когда используются начальные и конечные параметры. Большое число (низкий коэффициент) - фильтр изменяется грубо (или кусочками) от начальных до конечных установок, в то время как меньшее число (высокий коэффициент) сделает переход более гладким. Более высокая точность означает более длительную обработка, но лучший эффект;
    • Precision Factor определяет количество сэмплов, сохраняющихся из выборки Фурье. Значение 2 означает, что сохранятся 1/2 сэмплов, 10 - что сохранятся 1/10 сэмплов. Если параметры эквалайзера меняются очень быстро, то используйте большую точность.
  7. Log Scale - если флажок установлен, то на оси частот выбирается логарифмический масштаб, позволяющий детально разглядеть АЧХ фильтра в области низких частот. Если флажок сброшен, то для горизонтальной оси выбирается линейный масштаб. Это позволяет наблюдать АЧХ фильтра в наиболее естественном виде, с сохранением всех пропорций, но в низкочастотной области будет сложно оперировать;
  8. Spline Curves - сглаживает переходы линии между точками;
  9. Max, min - установка максимального и минимального значений для горизонтальной линейки (Y-ось);
  10. FFT Size (Размер БПФ) - список содержит размеры выборок при БПФ. Чем больше выборка, тем чище будет звук, но и тем дольше будет производиться обработка;
  11. Windowing Function - перечисление функций, определяющие вид временного окна. Определяет количество и ширину перехода, которая происходит во время фильтрации. Эти функции перечислены в порядке увеличения ширины. Hamming и Blackman фильтры дают отличный общий результат.
