Sytrus фильтры

Данная статья является частью цикла статей "Sytrus"

Типы фильтров[править]

  • LP (Low pass) - пропускает низкие частоты, срезает высокие.

  • LP 2 (Low pass) - пропускает низкие частоты, срезает высокие. Отличается от LP более плавным срезом.

  • LP 3 (Low pass) - пропускает низкие частоты, срезает высокие. Отличается от LP дополнительным параметром Drive.

  • HS (High shelf) - срез/добавление высоких частот шельфом. Отличается от LP дополнительным параметром Gain, который может управлять шельфом среза/добавления частот.

  • HP (High pass) - пропускает высокие частоты, срезает низкие.

  • HP 2 (High pass) - пропускает высокие частоты, срезает низкие. Отличается от HP более плавным срезом.

  • LS (Low shelf) - срез/добавление низких частот шельфом. Отличается от HP дополнительным параметром Gain, который может управлять шельфом среза/добавления частот.

  • BP (Band pass) - полосовой фильтр, срезает высокие и низкие частоты.

  • BS (Band stop) - вырез полосы частот.

  • PK (Peaking) - добавление/вырез полосы частот. Отличается от BS дополнительным параметром Gain, который управлет вырезом/добавлением частот.

  • PHS (Cherry phaser) - добавление нескольких пиков в АЧХ сигнала (подробнее см. ниже Опция Flat, HQ).

  • SFV (Chocolate state variable) - возможность настроить данный фильтр как LP, HP, BS фильтры с помощью параметров L,B,H.

Также среди этих фильтров есть фильтр AP (All pass), это фазовый фильтр который может быть применён для создания эффекта фэйзера.

Из всех фильтров, самое большое распространение получил LP фильтр.

Опции[править]

  • OFF - отключает фильтр.
  • x1 - 12 дБ/окт.
  • x2 - 24 дБ/окт.
  • x3 - 36 дБ/окт.
  • “ALT x2” и “ALT x3” - альтернативный режим обработки “x2” и “x3”.

LP[править]

LP 2[править]

LP 3[править]

HS[править]

HP[править]

HP 2[править]

LS[править]

BP[править]

BS[править]

PK[править]

PHS[править]

SFV[править]

В зависимости от настроек будет вести себя как LP, HP или BP фильтры.

Опция Flat, HQ[править]

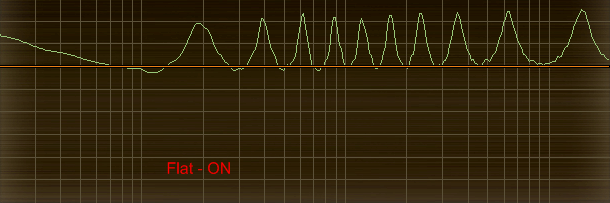

  • Flat - альтернативный алгоритм резонанса. Практически на всех фильтрах активация этой опции делает резонанс немного уже, это почти незаметно, да и практически тех же результатов можно добиться при настройки параметра RES. Заметное влияние эта опция оказывает на фильтр PHS добавляя ещё больше резонансов см. рис ниже:

Параметр Next[править]

У 2х фильтров в Sytrus (, ) есть параметр Next:

Этот параметр посылает сигнал прошедший через фильтр на следующий фильтр, к примеру если на параметр Next выкручен вправо, то он () посылается на :

Пример использования параметра Next => Пример.
