Waves H-EQ

Материал из wikisound
Перейти к: навигация, поиск

Данная статья является частью цикла статей "Waves"

Waves H-EQ.jpg

Введение[править]

Обзор продукта[править]

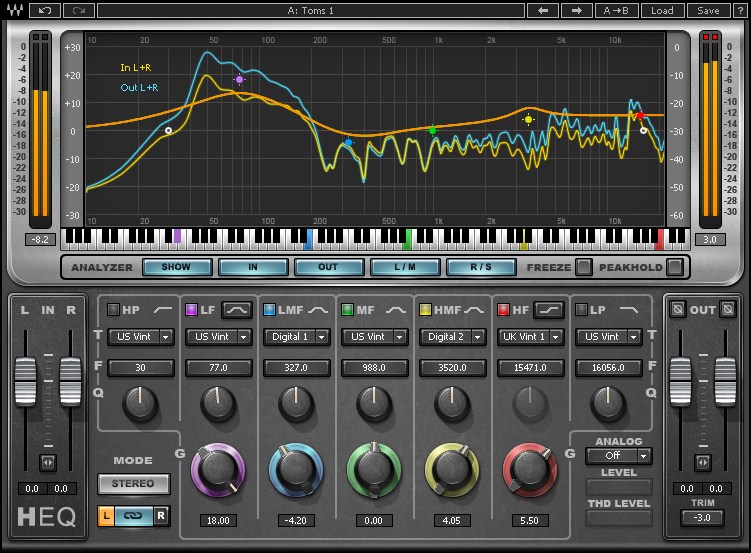

Waves H-EQ представляет собой мощный гибридный эквалайзер который включает в себя:

  • Винтажные и современные кривые эквализации вдохновлённые лучшими британскими и американскими консолями.
  • Семь различных типов эквалайзеро для каждой полосы, в том числе недавно разработанный, единственный в своём роде асимметричный колоколообразный фильтр.
  • Интуитивно понятная графическая клавиатура, которая позволяет выбирать частоты, нажатиями по нотам.
  • Эксклюзивный режим мид/сайд матрицы, с помощью этого режима вы можете применять различную эквализацию для мид и сайд составляющих.
  • Гибкий анализатор частотного спектра с несколькими опциями отображения.

Основные понятия и терминология[править]

H-EQ имеет фильтры высоких и низких частот, плюс пять параметрических полос, с семью различными типами эквалайзеров для каждой полосы: US Vintage (американский винтажный), UK Vintage 1 (великобританский винтажный 1), UK Vintage 2 (американский винтажный 2), US Modern (американский современный), UK Modern (великобританский современный), Digital 1 (цифровй 1) и Digital 2 (цифровой 2).

Режимы[править]

  • Связанно/стерео - левый и правый каналы получают одинаковую ​​обработку, как и в любом стерео эквалайзере.
  • Несвязанно/двойной - к левому и правому каналам может быть применена различная эквализация.
  • Мид/сайд матрица - применяется мид/сайд матрица которая разделяет стерео вход на M (мид) и S (сайд), что позволяет вам применять различную эквализацию для мид и сайд каналов. Это полезно при мастеринге в ситуации, когда материал находящийся в центре панорамы может потребовать другой эквализации, нежели материал который спанарамированный по краям, или в тех случаях когда вам необходимо исправить стерео визуализацию звуков, например таких как оверхеды ударных.

Раздел Analog обеспечивает управление над уровнем гармоник, гула, и шума добавляемых к сигналу.

Анализатор[править]

Частотный анализатор H-EQ представляет собой графическое отображение вашего входящего сигнала в режиме реального времени, а также выходящий сигнал или оба одновременно, а также кривую эквализации в настоящее время применяемую к сигналу.

Асимметричный фильтр[править]

H-EQ включает в себя недавно разработанный, единственные в своём роде асимметричный колоколообразный фильтр (Digital 1), который как мы обнаружили, идеально подходит для творческой эквализации. Важно отметить, что Q этого фильтра не приводит к изменению ширины колокола, а скорее управляет «наклоном» фильтра. Низкие значения Q особенно эффективны на низкочастотных сигналах, таких как бас, бочка, и фортепиано, в то время как высокие значения Q хорошо работают на высоких частотных звуках, таких как тарелки, струнные, акустическая гитара, вокал и тому подобное.

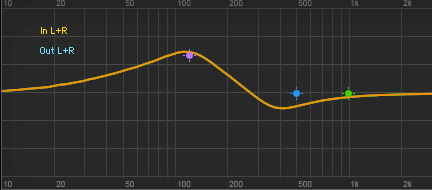

Например, когда Q установлено полностью против часовой стрелки (Q=1), наклон к точке среза гораздо более мягкий, чем наклон у срезающей точки, который гораздо круче в нижней середине. Это создаёт очень музыкальную форму колокола, которая идеально подходит для подъём или обрезание низких частот.

Waves H-EQ Asymmetrical Filter 1.png

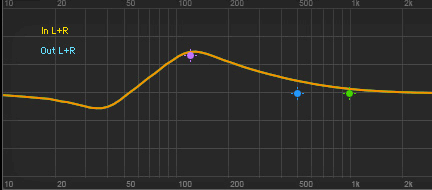

Когда Q установлено полностью по часовой стрелке (Q=100), это создаёт зеркальный наклон, в левой части кривой с небольшим провалом немного не дойдя до точки среза, с очень нежным наклоном горы в сторону более высоких частот.

Waves H-EQ Asymmetrical Filter 2.png

Клавиатура[править]

Клавиатура это уникальная особенность H-EQ, которая позволяет выбрать частоту, с помощью нажатия по нотам. До сих пор все эквалайзеры были на основе частот, что делает их лёгкими для использования инженерами, которые для управления и используют эти частоты, но это менее удобно для музыкантов, которые привыкли иметь дело с нотами. Например, многие знают, что A4 = 440 Гц; перенести эту информацию на практику при сведении значительно сложнее. Здесь очень помогает клавиатура, вы можете комфортно двигаться в обоих отношениях музыкальном и инженерном.

Давайте взглянем на несколько примеров:

  • Вы музыкант, и вы слышите низ E1 вот несколько способов управления исходя из бас-гитары. Просто выберите параметр частоты LF, нажмите E1 на клавиатуре, и частотная полоса будет привязан к 41 Гц = E1. Или, вы можете захватить фиолетовую ноту (маркер LF) на клавиатуре и смести его до E1.
  • Вы инженер, и ваш клиент (продюсер или музыкант) говорит, что когда сэмпл скрипки играет ноту F6, она становится жёсткой и тяжёлой. Чтобы подавить плохую ноту выберите частоту HMF, нажмите F6 (1397 Гц) на клавиатуре, и вуаля.

Вы также можете создать узкие вырезы, которые соответствуют конкретным музыкальным клавишам, а также автоматизировать их и производить интересные резонансные эффекты. Клавиатура открывает новый мир творческих и экспериментальных возможностей эквалайзера.

Компоненты[править]

Технология WaveShell позволяет разделять процессоры Waves на более мелкие плагины, которые мы называем компонентами. Имеющаяся возможность выбора компонентов конкретного процессора даёт вам гибкость в выборе конфигураций, которые лучше всего подойдут для вашего материала.

H-EQ имеет два компонента:

  • H-EQ Mono
  • H-EQ Stereo

Руководство по быстрому старту[править]

  • Вставьте H-EQ на нужный трек.
  • Выберите режим: Linked, Unlinked, или MS.
  • Выберите тип фильтра для каждой полосы. Переключитесь между типами и познакомиться с ними, каждый тип имеет свою собственную уникально звучащую кривую.
  • Настройте параметры, Frequency, Q, и Gain как в любом другом эквалайзере.
  • Включите Analog и переключитесь между типами, чтобы найти тот, который добавляет наиболее приятный для вас окрас.
  • Воспроизведите песню и посмотрите на анализатор чтобы лучше понять ваши частоты с расширенным спектром.
  • Соответственно настройте эквалайзер.

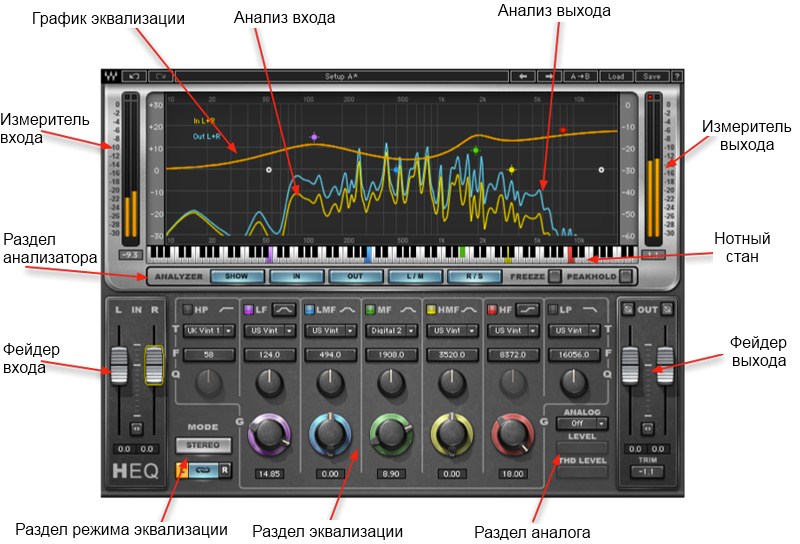

Интерфейс и элементы управления[править]

Waves H-EQ parametrs.jpg
  • Фейдер входа) - управляет уровнем входящего сигнала.
    • В стерео компоненте H-EQ, имеются отдельные фейдеры для левый и правый каналов.
    • В режиме MS, левый фейдер управляет уровнем M (мид), в то время как правый управляет уровнем S (сайд).

Для получения более подробной информации о MS режиме, пожалуйста, обратитесь к разделу Режим мид/сайд ниже.

Раздел режима эквализации[править]

  • Стерео/связанный
    Waves H-EQ mode 1.png
    В режиме стерео/связанный оба и левый и правый каналы получают одинаковую ​​обработку, как и в любом другом стерео эквалайзере.
  • Двойной/несвязанный
    Waves H-EQ mode 2.png
    В режиме двойной/несвязанный левый и правый каналы получают различную обработку.
    • Фейдеры входа и выхода становятся несвязанными чтобы управлять уровнем каждого из каналов.
    • Небольшие кнопки слева и справа от параметра связи определяют, какой в настоящее время канал редактируется в секции эквализации. Когда выбрано L, редактируется только левый канал и представлен он на графике в виде оранжевой кривой; когда выбрано R, редактируется только правый канал и представлен он на графике в виде светло-зелёной кривой.
  • Режим мид/сайд
    Waves H-EQ mode 3.png
    • M (мид) канал представлен на графике в виде оранжевый кривой, S (сайд) канал представлен в виде светло-зелёной кривой.
    • Между кнопками режимов M и S есть кнопка прослушивания которая выглядит как значок динамика. При нажатии на значок динамика в то время когда выбрано М, вы услышите только мид составляющую звука, а в случае когда выбрано S, вы услышите только сайд составляющую, но она также будет в моно.
    • Кнопки слева и справа от динамика определяют, что зависит от раздела эквализации.

Раздел эквализации[править]

Все полосы имеют цветовую маркировку которая обозначена на кнопках включения/выключения.

  • HP - фильтр пропускающий высокие частоты.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон частот: 16 Гц - 21 096 Гц.
    • Диапазон Q: 1 - 100 (не доступен в UK Vintage 1, UK Vintage 2, US Modern, Digital 1).
  • LF - низкая частота.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон форм: полка/колокол (выбирается с помощью переключателя правее).
    • Диапазон частот: 22 Гц - 21 096 Гц.
    • Диапазон Q (колокол): 1 - 100 (не доступен в UK Vintage 2, US Modern, UK Modern).
    • Диапазон Q (полка): 1 - 100 (только в Digital 1 and Digital 2).
  • LMF - частоты нижней середины.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон форм: только колокол.
    • Диапазон частот: 22 Гц - 21 096 Гц.
    • Диапазон Q: 1 - 100 (не доступен в US Modern).
  • MF - средние частоты
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон форм: только колокол.
    • Диапазон частот: 22 Гц - 21 096 Гц.
    • Диапазон Q: 1 - 100 (не доступен в US Modern).
  • HMF - частоты верхней середины.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон форм: только колокол.
    • Диапазон частот: 22 Гц - 21 096 Гц
    • Диапазон Q: 1 - 100 (не доступен в US Modern)
  • HF - высокая частота.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон форм: полка/колокол (выбирается с помощью переключателя правее).
    • Диапазон частот: 22 Гц - 21 096 Гц.
    • Диапазон Q (колокол): 1 - 100 (не доступен в UK Vintage 2, US Modern, UK Modern).
    • Диапазон Q (полка): 1 - 100 (только в Digital 1 and Digital 2).
  • LP - фильтр пропускающий низкие частоты.
    • Диапазон типов: US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern, Digital 1, Digital 2.
    • Диапазон частот: 21 096 Гц - 16 Гц.
    • Диапазон Q: 1 - 100 (не доступен в UK Vintage 1, UK Vintage 2, US Modern, Digital 1).

Раздел аналога[править]

  • Analog Type (тип аналога) - переключает между типами характеров аналога.
    • Диапазон значений: Off, US Vintage, UK Vintage 1, UK Vintage 2, US Modern, UK Modern.
  • Analog Level (уровень аналога) - управляет уровнем комбинированного шума и фона: US Vintage = 60 Гц, UK Vintage 1 и 2 = 50 Гц (не доступно в Digital 1, Digital 2; гул не доступен в US Modern, UK Modern).
  • THD - управляет уровнем гармонических искажений добавляемых к сигналу.
  • Клавиатура - позволяет выбрать частоту путём нажатия на ноты.
    Waves H-EQ keys.png
    Для получения дополнительной информации, пожалуйста, обратитесь к разделу Основные понятия и терминология выше.

Раздел дисплея[править]

Waves H-EQ graph.jpg

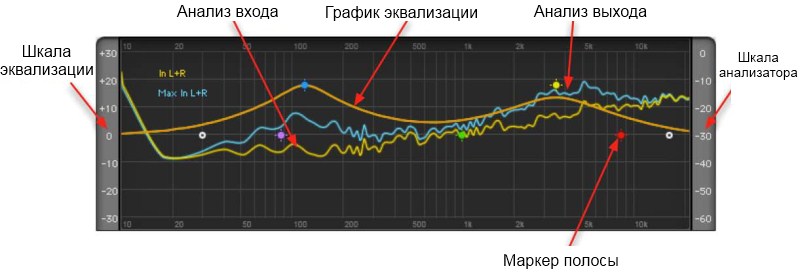

Анализатор представляет собой графический дисплей который отображает входящий и выходящий сигналы или оба одновременно в режиме реального времени, а также кривую эквализации которая применяется к сигналу в настоящее время.

Пожалуйста, обратите внимание:

  • Выключение анализатора или закрытие графического интерфейса H-EQ уменьшает нагрузку на процессор, что позволяет использовать большее число H-EQ.
  • Анализатор отображает сигнал перед разделом аналога, так что любые изменения, вызванные разделом аналога на анализаторе не показиваются.
Waves H-EQ graph show.jpg
  • Show (показать) - включает/выключает анализатор.
  • In (вход) - отображает входящий сигнал, после фейдера входа, представлен в виде жёлтого цвета.
  • Out (выход) - отображает выходящий сигнал, после фейдера выхода, представлена ​​в виде синего цвета.
  • L/M (левый/мид) - включает отображение только левой стороны в стерео режиме, или мид составляющей в мид/сайд режиме.
  • R/S (правый/сайд) - включает отображение только правой стороны в стерео режиме, или сай составляющей в мид/сайд режиме.
    • Note.png Выключение обоих и L/M и R/S выключает анализатор.
  • Freeze (заморозка) - нажатие кнопки останавливает график частот. Чтобы освободить его и вернуть в режим реального времени, нажмите на кнопку ещё раз, или нажмите любой другую элемент управления анализатором.
  • Peak Hold (удерживание пиков) - при нажатии график останавливается на самой высокой пиковой точке, максимально измеренного уровня
  • Шкала анализатора - показывают уровень измеренный анализатором.
    • Note.png Сложные сигналы, как правило обрезаются когда анализатор достигает 0, поскольку он отображает обрезание пиков, а не устойчивый уровень чтения. Устойчивый материал или синусоида в 0 dBFS, на анализаторе достигнет 0, когда и фактический сигнал достигает 0.
  • Шкала эквализации - показывают кривую эквализации применяемую к сигналу. Вы можете нажать по шкале и перетащить её с мышью, это увеличит разрешение графика; использовать эту опцию при применении к сигналу небольшого количества эквализации.
  • Маркеры полос - позволяют управлять полосами эквалайзера. Каждый маркер соответствует определенной полосе и имеет цветовую маркировку.
    • Для управления маркерами полос могут использоваться следующие сочетания клавиш:
    • Option/Alt - удерживайте Option (Alt) и нажмите по маркеру, так вы будете управлять Q; параметры Frequency и Gain будут заблокированы.
    • Control/Ctrl - удерживайте, затем нажмите и перетащите маркер вертикально для управления только Gain, параметры Frequency и Q будут заблокированы; нажмите мышью, удерживайте нажатой далее нажмите Control/Ctrl и перетащите маркер горизонтально для управления только Frequency, параметры Gain и Q будут заблокированы.
    • Command/Win- удерживайте и нажмите по маркеру для переключения типа фильтра.

Раздел выхода[править]

  • Фейдер выхода - управляет уровнем выходящего сигнала.
    • В стерео компоненте H-EQ, имеются отдельные фейдеры для левый и правый каналов.
    • В несвязанном и мид/сайд режимах, фейдеры двигаться отдельно, чтобы согласовать различия между левым/мид и правый/сайд уровнями каналов. Фейдеры могут временно связываться и перемещаться паралельно с помощью параметра связи фейдеров который находится между двумя фейдерами ниже Waves H-EQ link.jpg.
  • Фаза (Waves H-EQ phas.jpg) - переворачивает фазу сигнала на 180 градусов.
    • В стерео компоненте H-EQ, есть отдельные параметры для управления фазой левого и правого каналов.
  • Trim (подрезать) - показывает максимальный пиковый уровень выходящего сигнала, и расстояние от 0 dBFS. При нажатии на кнопку значение будет сброшено в 0, и разница значений приценится к уровню входящего сигнала.
