Waves С1 Модуль фильтрации

Материал из wikisound
Перейти к: навигация, поиск

Данная статья является частью цикла статей "Waves"

Модуль фильтрации используется в полных компонентах C1 comp/gate и + C1.

Модуль фильтрации C1 разделяет диапазон звуковых частот на две дополнительных полосы, активную и пассивную. Графический дисплей отображает АЧХ активной полосы (красным цветом), а пассивной (синим), кроме случаев, когда оба процессора находятся в широкополосном режиме (когда модуль фильтрации не используется).

Настройте характеристик активной и пассивной полос путем изменения параметров фильтра: Frequency (частота) и Q (пропускная способность). Активная полоса может быть любой из четырёх типов фильтров: полосовой, срезающей низ, срезающей верх, или вырезающей.

Эти фильтры имеют высокие показатели кроссовера. Например, кроссоверы полосового или вырезающего сайдчейн фильтров имеют срезы не менее 18 дБ на октаву, а фильтры верхов и низов не менее 36 дБ на октаву.

При использовании разделения сигнала на полосы, эти фильтры ограничены Q которое имеет значение 0,6 или меньше, чтобы избежать звуковой окраски связанной с более высокими Q. Тем не менее, используя уникальную технология компенсации фаз Waves, фильтры достигают хорошего межполосного разделения. При использовании режима разделения полос, это позволяет полностью избежать частотной модуляции звука, не создавая эффекта "фальшивой" высоты тона.

Note.png График АЧХ более усреднённый полосовой фильтр звука. Сайдчейн фильтр в режиме сайдчейна всегда в 3/2 раза круче, чем фильтр в режиме разделения.

Элементы управления[править]

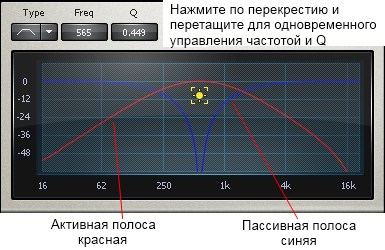

Waves C1 EQ.jpg
  • Type (тип) - выбирает активную полосу из полосового, вырезающего, высокочастотного, или низкочастотного типов фильтров, внешний вид кнопки показывает схематическое изображение активного типа фильтра. Пассивный фильтр имеет дополнительный тип пропускаемых полос, где проходят вырезы и срезы активного фильтра.
  • Frequency (частота) - диапазон значений от 16 Гц до 21 кГц. При выборе полосового или вырезающего типов фильтров, это центральная частота соответствующих пропускаемых или вырезаемых частот. При выборе низкочастотного или высокочастотного типов фильтров, это частота кроссовера между двумя полосами. Вы можете изменить значение частоты, щёлкнув и перетащив окно со значением, или ввести его напрямую с клавиатуры, или же изменить его с помощью клавиш со стрелками вверх/вниз.
  • Q (пропускная способность) - диапазон значений от 0,1 до 0,6. При выборе полосового или вырезающего типов фильтров, Q управляет шириной полосы. Высокие значения Q создают узкую полосу. При выборе низкочастотного или высокочастотного типов фильтров, Q определяет крутизну среза фильтра. Высокие значения Q создают крутой срез. Вы можете изменить значение Q, щёлкнув и перетащив окно со значением, или ввести его напрямую с клавиатуры, или же изменить его с помощью клавиш со стрелками вверх/вниз.
С помощью графика вы можете одновременно управлять параметрами Q и Freq, путём перетаскивания перекрестие в нужном направлении (влево/вправо для Freq, вверх/вниз для Q). Примечание: C1 в Q калибровки инженерных
Note.png Калибровка Q в C1 определяется инженерными учебниками, которая отличается от калибровки Q которую вы найдёте в обычных параметрических эквалайзерах, например таком как Waves Q10. Не ожидайте, что похожие значения Q будут производить похожую фильтрацию в С1 и Q10.
