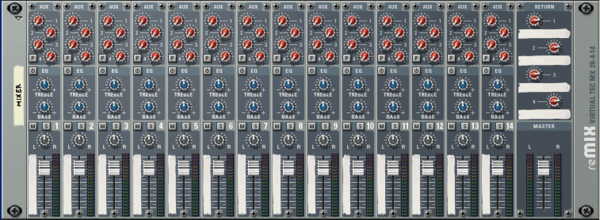

Микшер 14:2 Вид Спереди

Основным коммутационным органом программы является микшер. Он появляется при создании нового проекта автоматически, а также может вызываться командой Create - Mixer 14:2 или Create - Line Mixer 6:2 (для загрузки микшера меньшего размера).

Микшер 14:2 содержит 14 стереофонических каналов. Это программная эмуляция натурального студийного микшера с фейдерами, эквалайзерами, возможностью подключения до четырех параллельных эффектов (Aux). Чтобы увидеть микшер с стороны коммутации, необходимо щелкнуть кнопкой Tab на клавиатуре. Можно вводить в программу различное количество микшеров, соединяя кабели с выхода одного микшера на вход другого. Каждая линейка микшера содержит следующие элементы:

• 1) Aux – посыл-каналы;
• 2) Р – переключатель режима Aux Pre Fader On/Off;
• 3) EQ – кнопка включения двухполосного эквалайзера;
• 4) TREBLE, Bass – регуляторы высоких и низких частот:
• 5) M, S – кнопки включения режимов Заглушения канала и Соло;
• 6) Pan – Регулятор панорамы;
• 7) Channel Level – Ползунок громкости.

Если необходимо параллельно подключить эффекты, то следует воспользоваться цепочкой AUX-«посыла-возврата». Cзадней микшера есть специальная панель для подключения AUX эффектов. Конфигурация может быть любой. Send Out – это посыл сигнала на эффект-процессор или даже на целую цепочку из них, Return – возврат уже обработанного сигнала. На микшере для каждого канала предусмотрены по четыре ручки, с помощью которых можно управлять уровнями посылаемых на эффекты сигналов. Эффект примешивается к основному сигналу. Такое подключение называется параллельным. Стоит выделить режим префэйдера для AUX4. Если в стандартном варианте сигнал ответвляется сразу после фэйдера, благодаря чему уровень посылаемого на эффект звука состоит из двух составляющих – значения громкости на фэйдере и уровня посыла AUX, то в режиме «пре-фэйдер» первая составляющая обходится.

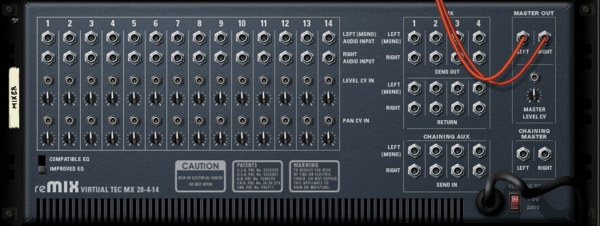

Микшер 14:2 Вид Сзади

С задней стороны мы имеем:

• 1) Правый и левый входы для каждого канала
• 2) Вход CV для громкости
• 3) Вход CV для панорамирования
• 4) 4 AUX Send Out и Return входа и выхода
• 5) 4 AUX Chain входа и входы Chain для мастера
• 6) Вход CV для громкости мастера

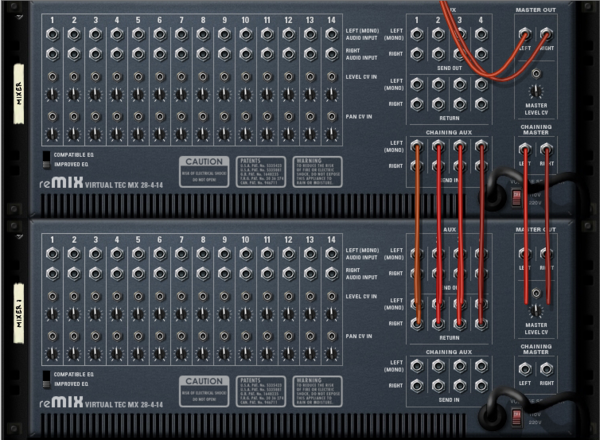

Микшер 14:2 в цепи

В процессе работы может понадобиться музыкальных каналов больше, чем возможности одного микшера. Можно подключать микшеры в цепочку, для этого достаточно соединить линейный выход нового (Master out) с входом (Chaining Master) старого. При этом в данном случае мастер-фэйдер последнего управляет общей громкостью для двух микшеров. Новому микшеру потребуется свой набор AUX-эффектов, но это можно и обойти, подключив его выходы AUX Send ко входам главного – Chaining AUX, как это показано на рисунке. Соединения микшеров в цепь при их добавлении происходит автоматически, то есть вручную, без необходимости переключения.

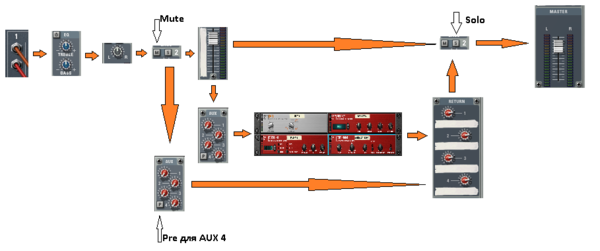

Коммутация в Mixer 14:2

Коммутация
