Данная статья является частью цикла статей FM8
![](/images/3/39/FM8_Operator_X_Window.png)

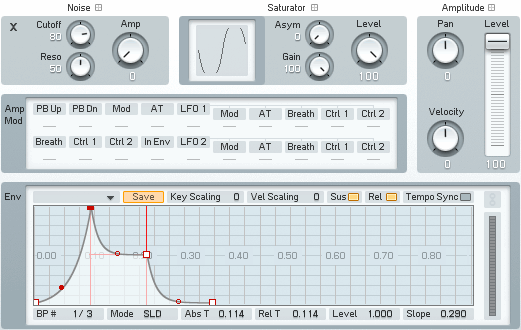

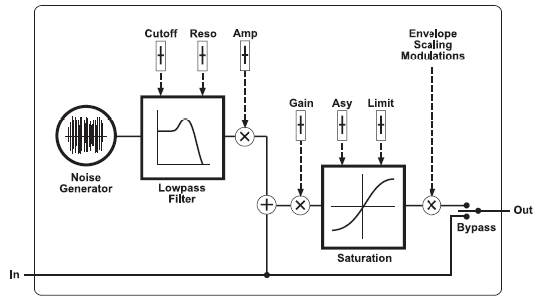

Это оператор для специальных случаев, он во многих отношениях напоминает обычный оператор: его амплитуда может быть управляема огибающей, масштабирование клавиш, амплитудная модуляция, и имеется обратная подача на другие операторы. Однако есть возможность создания шума и обработки входящего сигнала вэйвшейпером (искажения). Шум смешивается с входящим сигналом, обрабатывается стадией сатурации и перемножается огибающей.
![](/images/0/01/FM8_Operator_X_block_diagram.png)
Шум и сатуратор[править]
![](/images/5/53/FM8_Operator_X_Noise.png)
Noise добавляет цифровой генерирующийся случайным образом шум (это очень полезно для модуляции носителей, но и предоставляет полезный выходящий звук).
- Amp (амплитуда) устанавливает уровень шума.
- Cutoff (частота среза фильтра) устанавливает частоту среза низких частот для генератора шума. При очень низких значениях, источник шума может служить случайным низкочастотным модулятором.
- Reso (резонанс) устанавливает резонанс фильтра низких частот для генератора шума. Он добавляет к шуму ощущение высоты тона.
![](/images/7/77/FM8_Operator_X_Saturator.png)
- Gain (усиление) устанавливает уровень идущий через сатуратор. Чем выше уровень, тем сильнее эффект асимметрии и лимитирования.
- Asym (асимметрия) смещение симметрии сатурации. Чем выше значение, тем больше будет насыщенна отрицательная амплитуда.
- Level (уровень) ограничитель как для положительной, так и для отрицательной частей сигнала. Более низкие значения дают большее ограничение; значение 100 не вводит ограничений. Примечание: Экстремальные отграничения будут также понижать уровень выходящего сигнала.
Элементы управления амплитудной модуляцией[править]
![](/images/4/4e/FM8_Operator_A_E_Amplitude_Modulation_Controls.png)
Это подcтраница матрицы модуляции. Пожалуйста, обратитесь к соответствующей статье для получения дополнительной информации о назначении контроллеров, разница только в том, что в целях экономии места, источники модуляции высоты тона расположены в два ряда друг над другом, вместо одной длинной линии.
Огибающая[править]
Эта огибающая функционирует идентично остальным операторам, как это было описано ранее.
