Spire Осцилляторы и раздел формы сигнала

Данная статья является частью цикла статей Spire

Осцилляторы

Spire имеет 4 полностью идентичных осциллятора.

Используйте ручки, обозначенные OSC1, OSC2, OSC3, OSC4 для настройки громкости каждого осциллятора. Когда ручка повёрнута полностью влево осциллятор полностью отключается и светодиод гаснет. В положении ручки 1-30 (светодиод жёлтый). Значения между 1-30 (жёлтый светодиод) не создают звука, но эти значения используются когда осциллятор используется в качестве модулятора.

Волна

• OSC1, OSC2, OSC3, OSC4 - переключение между отдельными осцилляторами.
• Ручки Octave (октава), Note (нота) и Fine (цент) - устанавливают тон осциллятора.
• Phase (фаза) - настраивает положение фазы. Установка значения 0-29 означает, что осциллятор будет иметь "случайную" фазу при нажатии каждой новой ноты. Установка значения между 30-1000 заставит осциллятор запускаться из положения фазы которое отобразится на дисплее.
• Wave + WT Mix (волна + смешивание волн) - выберите любой из 49 доступных сигналов и подмешайте его в нужном количестве с помощью ручки WT Mix.
• Ctrl A, Ctrl B - многофункциональные ручки, их задачи меняются в зависимости от режима осциллятора. Каждый осциллятор имеет четыре режима: Classic, Noise, FM, AMSync и SawPWM.
• CPY/PST (копировать/вставить) - копирование/вставка настроек осциллятора.

Classic (классический)

В этом режиме, вы можете сделать кроссфейд между пилой и квадратной формами сигналов (квадрату можно настроить длительность импульса) и смешать это с WT сигналами.

• Ctrl A - кроссфейд сигнала между пилой и квадратом.
• Ctrl B - управляет шириной импульса. Кроме того, эта ручка позволяет изменять начальную точку сигнала (не то же самое, что ручка Phase) для WT сигналов, расширяя палитру звуков, которые могут быть созданы.

Noise (шум)

Генерации шума, который может быть сформирован с помощью фильтров.

• Ctrl A - управляет срезом фильтра. Значения 0-500 занимают фильтр низких частот, тогда как значения между 501-1000 занимают фильтр высоких частот. Данный параметр имеет всего 2 положения если включена функция .
• Ctrl B - управляет резонансом фильтра.

Включение режима означает, что частота среза фильтра соответствует высоте ноты.

FM

Режим частотной модуляции.

Здесь используется тот же режим фазовой модуляции, который был в синтезаторе DX7. Вы можете модулировать любой сигнала из списка сигналов. Сигнал модулятора это синусоидальная волна.

• Ctrl A - интенсивность модуляции.
• Ctrl B - частота модулятора.

Ручка WT mix позволяет смешивать выбранную форму сигнала с её копией у которой изменена высота тона в соответствии с высотой тона модулятора.

AMSync

Это объединяет синхронизацию осциллятора с амплитудной модуляцией.

• Ctrl A - кроссфейд сигнала между пилой и квадратом.
• Ctrl B - частота модуляции.

SawPWM

Широтно-импульсная модуляция зубцов пилы.

• Ctrl A - переключает SawPW сигнала между 4 различными типами.
• Ctrl B - управляет шириной импульса. Кроме того, эта ручка позволяет изменять начальную точку сигнала (не то же самое, что ручка Phase) для WT сигналов, расширяя палитру звуков, которые могут быть созданы.

HardFM (жесткий)

Это режим фазовой модуляции. Режим HardFM использует интегрированные решения для создания более выразительных звуков, которые насыщаются большим количеством гармоник и имеют широкоспектральный тембр. Вы можете модулировать любой сигнал из списка Wave. Выбранный сигнал действует одновременно как источник и модулятор.

• CtrlA - Интенсивность модуляции.

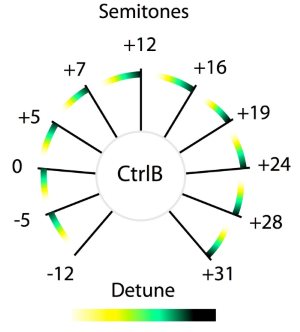

• CtrlB - частота модулятора. Он действует ступенчатым образом, как показано на схеме. Ступени имеют свою площадь отстройки.
• WT Mix - медленный морфинг (преобразование) текущего сигнала в следующий сигнал выбранный из списка Wave, который имеет тон ниже на одну октаву (разновидность суб-генератора).
