Waves API 550

Данная статья является частью цикла статей "Waves"

Введение

Обзор продукта

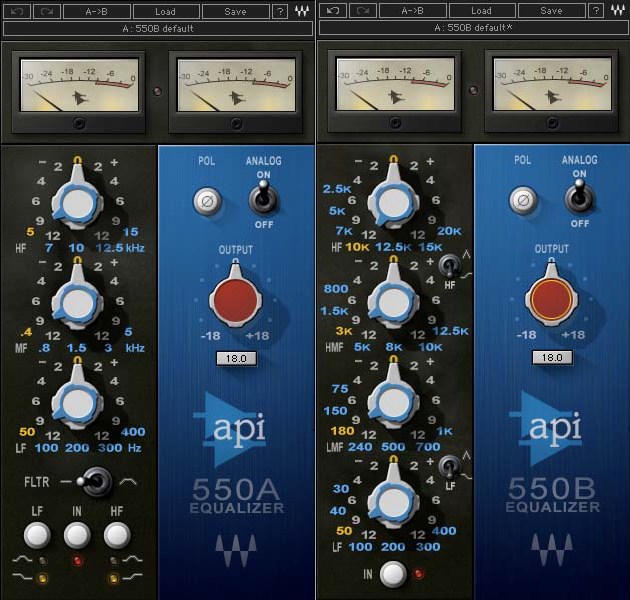

Waves API 550 состоит из API 550А, это 3-полосный параметрический эквалайзер с 5 фиксированными точками среза в каждой полосе и API 550B, это 4-полосный параметрический эквалайзер с 7 фиксированными точками среза в каждой полосе.

Смоделированный на легенде конца 1960-х, эквалайзер API 550A обеспечивает звук, который был на протяжении десятилетий признаком высококачественных студий. Он обеспечивает взаимную эквализацию в 15 точках и разделён на три перекрывающихся диапазона имеющих по 5 шагов усиления. Высокочастотный и низкочастотный диапазоны могут быть установлены ​​либо в пиковый, либо в полочный типы фильтров, а полосовой фильтр может быть установлен независимо от остальных параметров.

Обладая четырьмя перекрывающимися полосами эквалайзер API 550B на каждом фильтре имеет по 7 переключаемых частот, которые охватывают до 5 октав в одной полосе. Пропорциональная полоса пропускания (Proportional Q) автоматически расширяет полосу пропускания фильтра при низких значениях и сужает её при высоких. Это даже позволяет отменить предыдущие обработки, изменяя или даже обращая вспять тональные изменения. С таким широким спектром тональных возможностей, API 550B является очень универсальным эквалайзером.

Компоненты

Технология WaveShell позволяет разделять процессоры Waves на более мелкие плагины, которые мы называем компонентами. Имеющаяся возможность выбора компонентов конкретного процессора даёт вам гибкость в выборе конфигураций, которые лучше всего подойдут для вашего материала.

API 550 имеет четыре компонента процессора:

• API 550A Stereo - 3-полосный стерео эквалайзер.
• API 550A Mono - 3-полосный моно эквалайзер.
• API 550B Stereo - 4-полосный стерео эквалайзер.
• API 550B Mono - 4-полосный моно эквалайзер.

Руководство по быстрому старту

Откройте Waves API 550, как и любой обычный эквалайзер. Поскольку API 550 имеет "Пропорциональную Q", которая интуитивно расширяет полосу пропускания фильтра при низких значениях и сужает её при высоких, не стесняйтесь выжимать из API 550 больше чем вы это обычно делаете другими эквалайзерами. API 550 будет давать гладкий, естественный, и музыкальный звук даже при самых экстремальных настройках.

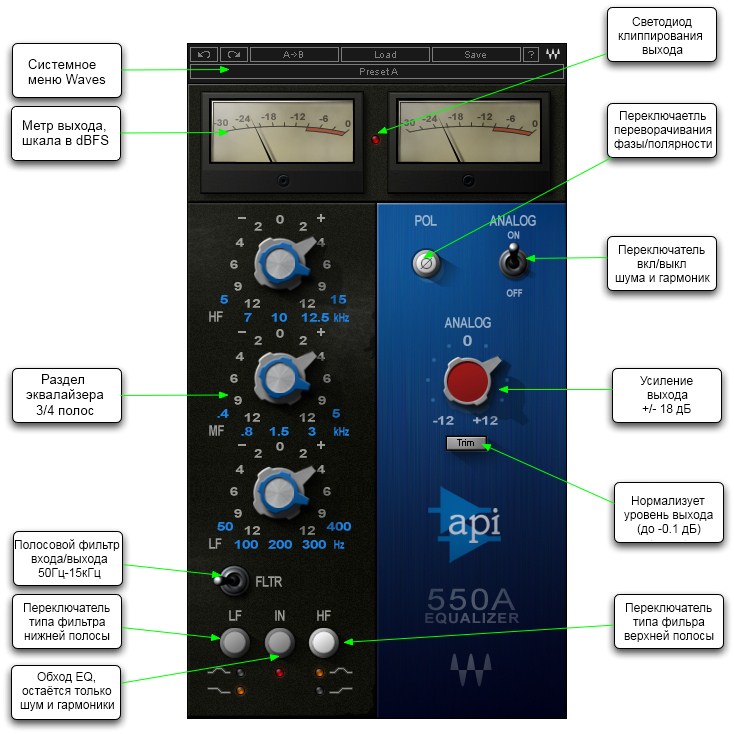

Элементы управления и интерфейс

Раздел эквалайзера

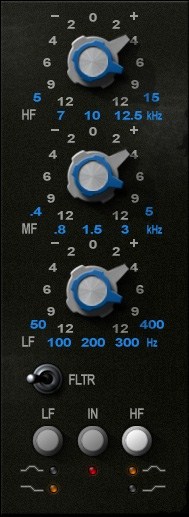

Элементы управления API 550A

• Low Band Gain (усиление нижней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• Low Band Frequency (частота нижней полосы)
  • Типы фильтров: Shelf (полочный), Bell (колокол)
  • Значение по умолчанию: Shelf
  • Точки частоты среза: 50Hz, 100Hz, 200Hz, 300Hz, 400Hz
  • Значение по умолчанию: 50Hz
• Mid Band Gain (усиление средней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• Mid Band Frequency (частота средней полосы)
  • Диапазон значений: .4kHz, .8kHz, 1.5kHz, 3kHz, 5kHz
  • Значение по умолчанию: 1.5kHz
  • Типы фильтров: Bell (колокол)
• High Band Gain (усиление верхней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• High Band Frequency (частота верхней полосы)
  • Диапазон значений: 5kHz, 7kHz, 10kHz, 12.5kHz, 15kHz
  • Значение по умолчанию: 7kHz
• Bandpass Filter (полосовой фильтр) - полосовой фильтр 50Гц - 15кГц, применяемый ко всему сигналу.
  • Диапазон значений: 50Hz-15kHz
  • Значение по умолчанию: Off
  • Типы фильтров: Shelf (полочный), Bell (колокол)
  • Точки частоты среза: 5kHz, 7kHz, 10kHz, 12.5kHz, 15kHz
• Low Shelf/Bell Selector (переключатель типа нижнего фильтра полочный/колокол)
  • Диапазон значений: Shelf (полочный) или Bell (колокол)
  • Значение по умолчанию: Shelf
• High Shelf/Bell Selector (переключатель типа верхнего фильтра полочный/колокол)
  • Диапазон значений: Shelf (полочный) или Bell (колокол)
  • Значение по умолчанию: Shelf
• In (вход) - включает/выключает эквалайзер но оставляет аналоговое моделирование.
  • Диапазон значений: On/Off
  • Значение по умолчанию: On

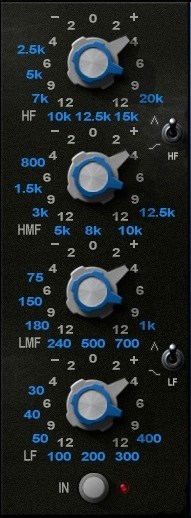

Элементы управления API 550B

• Low Band Gain (усиление нижней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• Low Band Frequency (частота нижней полосы)
  • Диапазон значений: 30Hz, 40Hz, 50Hz, 100Hz, 200Hz, 300Hz, 400Hz
  • Значение по умолчанию: 50Hz
  • Типы фильтров: Shelf (полочный), Bell (колокол)
  • Точки частоты среза: 30Hz, 40Hz, 50Hz, 100Hz, 200Hz, 300Hz, 400Hz
• Low Mid Band Gain (усиление средне нижней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• Low Mid Band Frequency (частота средне нижней полосы)
  • Диапазон значений: 75Hz, 150Hz, 180Hz, 240Hz, 500Hz, 700Hz, 1kHz
  • Значение по умолчанию: 500Hz
  • Типы фильтров: Bell (колокол)
  • Точки частоты среза: 75Hz, 150Hz, 180Hz, 240Hz, 500Hz, 700Hz, 1kHz
• High Mid Band Gain (усиление средне верхней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: 0 дБ
• High Mid Band Frequency (частота средне верхней полосы)
  • Диапазон значений: 0.8kHz, 1.5kHz, 3kHz, 5kHz, 8kHz, 10kHz, 12.5kHz
  • Значение по умолчанию: 5kHz
  • Типы фильтров: Bell (колокол)
  • Точки частоты среза: 0.8kHz, 1.5kHz, 3kHz, 5kHz, 8kHz, 10kHz, 12.5kHz
• High Band Gain (усиление верхней полосы)
  • Диапазон значений: от -12 до +12 дБ (шаги в 2-3 дБ)
  • Значение по умолчанию: Off
• High Band Frequency (частота верхней полосы)
  • Диапазон значений: 2.5kHz, 5kHz, 7kHz, 10kHz, 12.5kHz, 15kHz, 20kHz
  • Значение по умолчанию: 10kHz
  • Типы фильтров: Shelf (полочный), Bell (колокол)
  • Точки частоты среза: 2.5kHz, 5kHz, 7kHz, 10kHz, 12.5kHz, 15kHz, 20kHz
• Low Shelf/Bell Selector (переключатель типа нижнего фильтра полочный/колокол)
  • Диапазон значений: Shelf (полочный) или Bell (колокол)
  • Значение по умолчанию: Shelf
• High Shelf/Bell Selector (переключатель типа верхнего фильтра полочный/колокол)
  • Диапазон значений: Shelf (полочный) или Bell (колокол)
  • Значение по умолчанию: Shelf
• In (вход) - включает/выключает эквалайзер но оставляет аналоговое моделирование.
  • Диапазон значений: On/Off
  • Значение по умолчанию: On

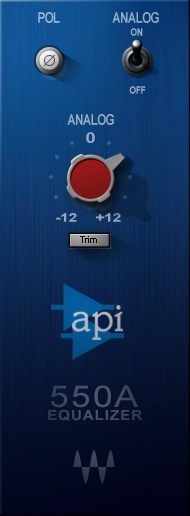

Раздел выхода

Раздел выхода идентичен в обоих API 550A и API 550B, и состоит из элементов управления Pol (полярность - инвертирование фазы), Analog (аналоговое моделирование), Output (уровень выходящего сигнала), и Trim (выравнивание).

• Pol (полярность) - сдвигает фазы на 180 градусов.
  • Диапазон значений: 0-180 градусов
  • Значение по умолчанию: 0 градусов
• Analog (аналог) - включает и выключает аналоговое моделирование.
  • Диапазон значений: On/Off
  • Значение по умолчанию: On
• Output (выход) - управляет уровнем громкости выходящего сигнала.
  • Диапазон значений: от -18 до +18 дБ (шаги в 0.1 дБ)
  • Значение по умолчанию: 0 дБ
• Trim (выравнивание) - нормализует уровень выходящего сигнала (до -0.1 dBFS).

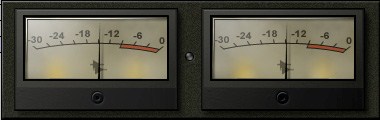

Метры

Метры API 550 отображают уровень выходящего сигнала в dBFS. Светодиод расположенный между двух метрами загорается, если выходящий сигнал начинает клиппировать.
