Reason SubTractor

Данная статья является частью цикла статей "Reason"

Субтрактор – полифонический синтезатор, основанный на субтрактивном синтезе, который используется в аналоговых синтезаторах. В этой главе будут описаны все параметры каждого раздела SubTractor-а. В дополнение к описанию параметров, глава также включает в себя некоторые советы и приемы, которые помогут вам получить максимальную отдачу от синтезатора.

Создание звука в субтрактора лучше всего производить начиная со сброшенными настройками, для этого кликните по синтезатору (по пустому месту) правой кнопкой мыши и выберите пунки «Initialization Patch» (значение по умолчанию).

Субтрактор имеет следующие базовые особенности: <spoiler text="Показать">*99 голосовая полифония (вы можете установить число голосов для каждого патча).

  • Двойные фильтры («связывание» фильтров между собой).
  • Два осциллятора, каждый с 32 формами волн.
  • Частотная модуляция (FM - Frequency Modulation).
  • Модуляция фазового ответвления осциллятора (это уникальная особенность Субтрактор-а – варьировать форму волны).
  • Два низкочастотных генератора (LFO’s).
  • Три генератора огибающих.
  • Обширный контроль Velocity (скорость нажатия клавиши; в зависимости от значения Velocity 0-127 можно гибко менять параметры синтеза).
  • Обширные возможности модуляции СV/Gate (различные вариации контроля SubTractor-а управляющими сигналами (напряжениями; СV - Control Voltage)).</spoiler>

Секция осцилляторов[править]

Субтрактор имеет два осциллятора. Осцилляторы – главные звуковые генераторы, без которых весь синтез не имел бы ни какого смысла. Уже другие возможности – как придание сигналу иной формы или преобразование формы сигнала в другой вид (Shape) – изменяют звучание этих осцилляторов. Осцилляторы владеют двумя основными свойствами – это выбор формы волны и изменение ее частоты (pitch, frequency). Тип формы волны осциллятора определяет гармоническое содержимое звука, который в свою очередь воздействует на получение некоторого качества тембра, то есть приобретения звукового оттенка. Любое «накручивание» начинается из выбора формы волны, что в свою очередь есть отправной точкой при создании патча.

Осциллятор 1[править]

Форма волны[править]

Осцилятор 1 обеспечен 32я формами волны. Первые четыре – стандартные, а остальные являются "особыми", некоторые из них предназначены для эмуляции различных живых музыкальных инструментов.

Следует заметить, что все формы волны могут быть коренным образом преобразованы в результате использования смещения фазы модуляции. Чтобы выбрать форму волны, нажать на кнопку справа от дисплея. Первые 4 отображаються как стандартные символы, а следущие «специальные» пронумерованы5-32.

Далее предевено краткое описание форм волн Субтрактора:
Пожалуйста не воспринимайте эти описания как руководство к действию, следуйте своим предпочтениям и вкусам,описание форм оцилляторов приведено для того чтобы вы приблизительно ориентировался в выборе форм волн и как они могут повлиять на звук, тембр и оттенок.

  1. - пилообразная форма фолны («зуб пилы») содержит все гармоники, что производят яркий и богатый звук. Одна из наиболее часто используемых форм волн.
  2. - квадратная форма волны, содержит только нечётные гармоники, синтезирует четкий, полный звук.
  3. - треугольная форма, производит только несколько нечётных гармоник. Это дает звук наподобие флейты с слегка полным звуком.
  4. - синусоидальная форма, самая простая из всех возможных форм волн, не имеет гармоник (обертонов). Она дает мягкий характер звучания.
  5. Эта форма волны делает ударение на высокочастотных гармониках, она подобна пилообразной, но слегка менее ярко-звучащая.
  6. Изображает богатую, сложную гармоническую структуру, подходит для подражания звуку акустического пианино.
  7. Производит стекловидный, гладкий тембр. Хороша для электрических звуков, подобных пианино.
  8. Эта форма волны пригодна для клавишных звуков (Keys), например клавесин или кларнет.
  9. Подходит для электрических звуков подобных басу.
  10. Хороша для создания глубоких, суббасовых звуков.
  11. Производит форму волны с сильными формантами, подходит для синтеза человеческого голоса.
  12. Образует металлический характер, подходит для разнообразных звуков.
  13. Обеспечивает звучание подобное органу.
  14. Похож на 13, но имеет более яркий и выраженный характер.
  15. Подходит для создания звуков наподоби скрипки или виолончели.
  16. Подобна 15, но имеет слегка другой характер.
  17. Другая форма волны подобная скрипке.
  18. Богата гармониками, хороша для стальных гитарных звуков.
  19. Эта форма подходит для brass-звуков.
  20. Пригодна для приглушенных brass-звуков.
  21. Пригодна для саксофонных звуков.
  22. Эта форма пригодна для латунных и звуков тромбона.
  23. Хорош для имитации деревянного молотка как например маримба.
  24. Подобна 23, но имеет слегка другой характер.
  25. Подходит для гитарных звуков.
  26. Похожа на сорванные звуков скрипки, или арфы.
  27. Другая форма волны, подходящая для деревянных звуков (23-24), но имеет более ярко выраженный характер, хороша для звука вибрафона.
  28. Подобна 27, но имеет слегка другой характер.
  29. Эта форма волны имеет комплекс негармонических обертонов, подходящих для металлических колокольчиков.
  30. Подобна 29, но имеет слегка другой характер. Используя частотную модуляцию и устанавливая смешивание осцыляторов 1-2(Osc Mix) эти две формы могут произвести шум.
  31. Подобна 30, но имеет слегка другой характер.
  32. Подобна 31, но имеет слегка другой характер.

Осциллятор 1 – Установка Октавы/ Полутона / Цента[править]

Щелчком вверх или вниз справа от светодиодного дисплея вы можете изменять частоту (Pitch) осциллятора тремя параметрами:

  1. Шаг в октаву: Диапазон октав 0-9. По умолчанию стоит 4я октава (генерирует частоту 440Гц).
  2. Шаг в полутон: Позволяет поднимать частоту ровно на 12 полутонов (что равно 1й октаве).
  3. Шаг в центах (1 шаг полутона равен 100 центам): Диапазон значений составляет от -50 до +50 (ниже или выше половины полутона).

Опция влияния клавиатуры на частоту осциллятора (“Kbd. Track”)[править]

Осциллятор 1 имеет кнопку “Kbd. Track”. Если ее отключить, то частота осциллятора не будет зависеть от номера нажатой клавиши или от уровня управляющего сигнала CV - сигнала. Это может быть полезно для определенных целей:

  • Когда используется частотная модуляция или кольцевая модуляция.
  • Для специальных эффектов или звуков, которые не поддаются изменению питча (поднятия/опускания частоты), подобно барабану или перкуссии. То есть для того, чтобы звук звучал одинаково при нажатии разных по высоте нот.

Использование второго осциллятора[править]

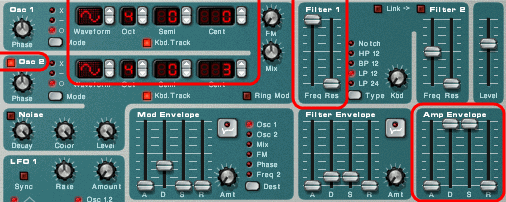

Активировать осциллятор 2 можно, кликнув по кнопке «Osc 2» (см. рис выше). Установка частоты и влияния клавиши на частоту осциллятора «Kbd. Track» ничем не отличается от осциллятора 1.

Добавление осциллятора 2 даёт много новых возможностей модуляции, которые позволяют производить более богатые тембры. Простой пример, слегка расстройте (+/- несколько центов) один из осцилляторов и амплитуда сигнала начинает «плавать», она будет то уменьшаеться, то возрастать за одинаковые промежутки времени. Причем значения огибающей амплитуды должно иметь минимальную атаку, максимальное значение спада (Decay) и поддержки (Sustain) (см. ADSR, см. рис. ниже):

Таким образом может быть создано много новых тембров.

Смешивание осцилляторов[править]

Фейдер «Osc Mix» определяет баланс между двумя осцилляторами (подобно панорамированию, только сигнал меняет свой тембр на 1й или 2й осциллятор, а не положение в пространстве). Чтобы ясно слышать оба осциллятора, необходимо чтоб фейдер был где-то по середине. Если вы поворачиваете фейдер полностью влево, вы слышите 1й осциллятор, если полностью вправо, то 2й. Чтобы установить значение фейдера по умолчанию (по середине) нужно кликнуть по нему, удерживая клавишу CTRL.

Формы волны осциллятора 2[править]

Формы волны осциллятора 2 идентичны первому. Однако генератор шума (Noise) обеспечивает третий звуковой сигнал (кроме двух имеющихся). Во втором осцилляторе можно было бы добавить и 33ю форму волны “extra” (шумовую) так как генератор шума все равно подключен ко выходу второго осциллятора, но этого нет. Почему так не сделали – смотрите ниже.

Генератор шума[править]

Генератор шума может быть рассмотрен как осциллятор, который производит шум без возможности регулировки частоты. Шум может использоваться, для синтезирования разнообразных звуков, классический пример «ветер» или «морской прибой», при этом шум передаётся в фильтр и меняется в зависимости от частоты среза фильтра. Также этот генератор хорошо подходит для синтеза звуков перкуссии, барабанов или симуляции духовых инструментов. Чтобы услышать сам шум, вам необходимо включить шумовой генератор, отключить 2й осциллятор и повернуть фейдер смешивания «Osc Mix» до упора вправо (нажав какую-нибудь клавишу на миди-клавиатуре). Поэтому и выход генератора шума коммутирован на выход 2го осциллятора и сам шумовой генератор сделан как третий источник звука, чтобы дать больше возможностей в создании разных звуков.

  1. Noise On/Off - включение/выключение генератора шума.
  2. Noise Decay - функция управляет временем возрастания амплитуды шума. Если фейдер повёрнут до упора вправо, то шум будет воспроизводиться в зависимости от настроек огибающей амплитуды субтрактора (ADSR). Ежели же фейдер повёрнут влево, то время звучания шума будет зависеть только от параметра Decay, даже если значения спада (Sustain) и задержки (Realise) будут максимальны. Это позволяет вам создавать звуки с всплесками шума в начале, например при создании пада (Pad), когда задействованы 2 осциллятора и генератор шума.
  3. Noise Color - параметр позволяет изменять характер шума. Если фейдер повёрнут полностью вправо, то генерируется «белый шум» (где присутствуют все частоты спектра). Если поворачивать этот фейдер в обратную сторону, то шум начинает звучать менее ярко. Повернутый фейдер до упора влево генерирует низкочастотный вибрационный шум.
  4. Level - управляет громкостью генератора шума.

Фазосдвигающая модуляция[править]

Уникальная особенность осцилляторов SubTractor-а – способность видоизменять форму волны за счет сдвига фазы относительно самой формы волны, выражаясь иными словами «начинать проигрывать волну с разного места». Вычитая или умножая форму волны за счет сдвига фазы своей копии, мы можем получить разные формы волны. Звучит сложно, но это метод генерирования новой формы волны из уже существующей.

Заядлый настройщик синтезатора («крутильщик») используя SubTractor, первое время возможно задается вопросом: «Почему субтрактор не может обеспечить широтно-импульсную модуляцию (PWM), или синхронизацию осцилляторов». Ответ очень прост – потому, что Субтрактор может с легкостью генерировать импульсные формы волны при суммировании двух пилообразных последовательностей.

Каждый осциллятор имеет фейдер сдвига фазы (Phase), она используется для установки сдвига фазы формы волны, также используеться переключатель синтеза форм:

  • Мультипликативный (х).
  • Субтрактивный (-).
  • Не используется фазосдвигающая модуляция (о).

Когда используется фазосдвигающая модуляция, осциллятор создает вторую форму волны (видоизмененную) из той же волны(собственной) и совмещает ее в зависимости от положения фейдера сдвига фазы и в зависимости от выбранного метода, Субтрактор перемножает два сигнала друг с другом (если используется мультипликативный или субтрактивный метод). То есть задействуя только один осциллятор можно очень серезно видоизменит форму волны, например из той же синусоиды создать много вариаций волны. Фазосдвигающая модуляция наблюдается при плохо почищенном материале (треке), например слабо подчищены низкие частоты, тогда появляется такая картина:

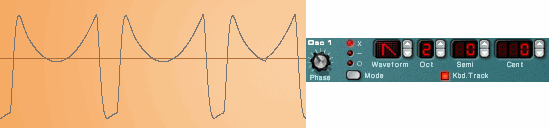

  1. - мультипликативный синтез (х);

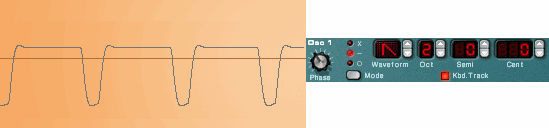

  2. - субтрактивный синтез (-);

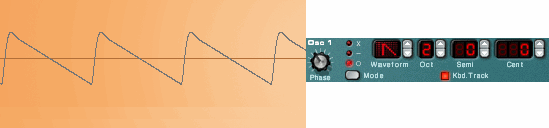

  3. - не используется не один из вышеперечисленных(о).

Итак вы теперь видите что:

  1. При мультипликативном умножении, можно добиться очень неожиданных результатов.
  2. Если вы используете субтрактивный метод, то можете с легкостью смоделировать широтно-импульсную модуляцию (PWM), для этого вы модулируете фейдер сдвига фазы (Phase) с помощью низкочастотного генератора (LFO). На рисунку ниже показано как это выглядит:
  3. В 3-м случае изображен оригигал волны с легко смещенным дубликатом.

Использование фазосдвигающей модуляции может создать очень богатые тембры, особенно когда вы используете её вместе с низкочастотным генератором (LFO) или огибающей модуляции (ADSR).

И еще один важный аспект: если вы используете субтрактивный метод (-) и сдвиг фазы установлен на 0, то звука не будет слышно, если же фейдер сдвига фазы (Phase) вращать по часовой стрелке - звук появится и будет изменяться при повороте. В этом режиме можно включить третий осциллятор шума и отчетливо слышать его.

Частотная модуляция (FM)[править]

Частотная модуляция присутствует, если частота одного осциллятора модулируется частотой другого осциллятора. Используя FM синтез можно производить ряд гармонических и не гармонических звуков. В Субтракторе первый осциллятор является главным, а второй модулятором (т.е. модулирует первый). Опробовать FM синтез можно следующим образом:

  1. Обнулите патч в субтракторе “Initialize Patch”.
  2. Включите второй осциллятор, так как вам нужен сигнал носитель и сигнал модулятор. Если вы этого не сделаете вращение «ручки» (FM) не даст никакого эффекта. Для примера используйте на первом осцилляторе синусоиду, а на втором треугольник.
  3. Установите «ручку» где-то на 50%. Вы услышите тембральное изменение, но эффект на данный момент будет не очень явный.
  4. Поверните фейдер смешивания сигналов «Osc Mix» полностью влево, чтобы услышать только модулированный сигнал первого осциллятора. Модулятор, второй осциллятор все еще работает и модулирует первый осциллятор.
  5. Теперь удерживайте клавишу на MIDI клавиатуре и настраивайте второй осциллятор, поднимите Питч на 5 или 7 полутонов (параметр “Semi”) от оригинального значения. Теперь вы можете слышать на сколько сильно изменяется сигнал в зависимости от изменения питча на модуляторе.

Использование Генератора Шума в качестве модулятора.[править]

Как было описано ранее, сигнал третьего осциллятора (шум) выходит на второй осциллятор. Если вы отключите второй оциллятр и включите третий, то в таком случае первый будет модулироваться именно шумом. Но вы также можете использовать третий и второй осцилляторы как источники звука для модуляции.

Кольцевая Модуляция.[править]

Кольцевая модуляция в основном базируется на «складывании» двух сигналов вместе. Смодулированый кольцевой сигнал на выходе имеет дополнительные частоты, которые возникли при «складывании» двух сигналов. В Субтракторе при кольцевой модуляции, осциллятор 1 «складывается» со вторым. Таким образом образуются суммированные различные частоты. Эта модуляция может быть использована при генерировании комплексных, негармоничных звуков или звуков колокольчиков. Вы можете проделать похожие шаги что и при частотной модуляции (см. выше).

Секция фильтров[править]

В субтрактивном синтезе, фильтр – самый важный инструмент для придания «полного» тембра. Секция фильтров в Субтракторе имеет 2 фильтра, первый – многорежимный с пятью типами фильтрации и второй низкочастотный фильтр. При комбинировании многорежимного фильтра (1) и низкочастотного (пропускающего низкие частоты), вы можете создать сложные эффекты.

Фильтр №1[править]

С помощью кнопки вы можете переключать режимы для первого фильтра (пять режимов):

  1. 24 dB Lowpass (LP 24) - пропускает только низкие частоты, а высокие соответственно срезает. Этот тип фильтра имеет очень крутую огибающую среза (24Дб/Октаву). Большинство классических синтезаторов (Minimoog/Prophet и т.д.) используют этот тип фильтра.
  2. 12 dB Lowpass (LP 12) – этот тип фильтра также широко используется в аналоговых синтезаторах (Oberheim, более ранних версий синтезатор Korg и т.д.). Этот тип фильтра имеет менее крутую огибающую среза (12Дб/Октаву), оставляя больше гармоник в отфильтрованном сигнале.
  3. Bandpass (BP 12) – режет как высокие так и низкие частоты, средние пропускает. Каждый наклон кривых (с обеих сторон) имеет пологую форму (12Дб/Октаву).
  4. Highpass (HP12) - фильтр высоких частот, пропускает только высокие частоты, низкие режет. Работает противоположно Lowpass. Этот тип фильтра имеет крутую огибающую среза (12Дб/Октаву).
  5. Notch – последний режим фильтра, противоположен Bandpass. Вырезает узкий диапазон частот, оставляя не тронутыми частоты выше и ниже частоты выреза. Notch не оказывает сильного влияния на сигнал, потому как он пропускает большую часть частот. Однако объединив его со вторым фильтром (низкочастотным) можно добиться иного характера звучания. Такая комбинация позволяет создавать мягкие, звучащие довольно чисто звуки.

Частота фильтра 1(Freq)[править]

Частотный параметр фильтра (называется частотой среза "cutoff") определяет, какая область частотного спектра будет затронута фильтром. Для низкочастотного фильтра, частотный параметр влияет на его «открытие» - «закрытие», то есть если его установить на 0, то он не будет пропускать сигнал, кроме разве что очень низких частот. Если частоту поднять на максимум, то сигнал будет полностью слышен. Постепенно изменяя частоту среза можно произвести классический звук “sweep”, часто используется в жирных партиях электро баса.

Резонанс (Res)[править]

Резонанс фильтра - параметр, который используется для установки характеристики фильтра или его качества. Иными словами усиливает в месте среза (создаёт резонанс). При резонансе звук становиться более ясным и более выраженным. Если значения резонанса установить в слишком высокое значение, то появляется звук свиста, или «щебетания птиц». Обычно варьированием параметра резонанса создаются «психоделические партии». Если параметр резонанса «загнать под потолок» и при этом меняя частоту среза, то будет слышен очень чистый и острый звук, который будет очень неприятным в определенных частотах.

  • Для высокочастотных фильтров (Highpass), работа параметра резонанса аналогична низкочастотному (Lowpass).
  • При использовании режимов фильтра Bandpass или Notch, изменяя параметр резонанса, вы изменяете ширину полосы пропускания. При этих режимах лучше не увлекаться большими значениями резонанса.

Опция влияния клавиатуры на частоту фильтра - Filter Keyboard Track (Kbd)[править]

Если у фильтра активирована «ручка» (Kbd), частота фильтра возрастает, когда вы нажимаете клавишу на MIDI клавиатуре. Если эта ручка будет на нуле, то вы не услышите характерных боле высоких всплесков при игре на клавиатуре, даже при разной силе и скорости нажатия клавиш (только если клавиатура реагирует на такие параметры («взвешенная»)).

Фильтр 2[править]

Очень полезная особенность Субтрактора – присутствие дополнительного низкочастотного фильтра (12Дб/Октаву). Этого нельзя достичь при использовании гребенчатого фильтра, и за счёт этого можно получить достаточно разнообразные тембры. Параметры частоты среза и резонанса аналогичны первому фильтру, только нет функции Filter Keyboard Track (Kbd), описанной выше.

Активировать его можно нажав кнопку Filter 2. Кнопка Filter Link соединяет фильтры 1 и 2 воедино. То есть выход из 1-го фильтра поступает на 2-й и оба фильтра функционируют зависимо. Если срез 2-го фильтра установить на 0, то сигнал почти не слышится.

Секция огибающих[править]

Генераторы огибающих используются для управления несколькими важными параметрами звука, такими как высота тона, громкость, частота среза фильтра и т.д.. Огибающие управляют тем, как эти параметры должны изменяться с течением времени - с момента нажатия клавиши, до момента её отпускания.

У стандартных огибающих есть 4 параметра: Attack, Decay, Sustain и Release (ADSR).

Есть три огибающие, первая для громкости, вторая для фильтра и третья для частоты модуляции.

Огибающая амплитуды(Amp)[править]

Огибающая амплитуды используется для настройки того как должна измениться громкость звука с момента нажатия клавиши, до момента её отпускания. Путем настройки огибающей громкости вы создаёте основную форму звука с помощью четырёх параметров огибающей: Attack, Decay, Sustain и Release (ADSR). Это определяет основной характер звучания (мягкий, длинный, короткий т.д.).

Огибающая фильтра[править]

Огибающая фильта влияет на параметр частоты первого фильтра. Путем настройки огибающей фильтра, частота фильтра должна изменяться с помощью четырёх параметров огибающей: Attack, Decay, Sustain и Release (ADSR).

Количество огибающей фильтра[править]

Этот параметр определяет, как сильно частота фильтра будет зависеть от настроек огибающей фильтра. Повышение значения этого регулятора приводит к более радикальным результатам. Параметр Amt и частота фильтра связаны между собой. Если регулятор частоты фильтра установлен в середине положение, это означает, что в момент нажатия клавиши фильтр уже наполовину открыт. Параметры огибающей фильтра откроет фильтр дальше от этой точки.

Инвертирование огибающей фильтра[править]

Если эта кнопка включена, огибающая инвертируется. Например, параметр Decay обычно снижает частоту фильтра, но после активации кнопки Invert он будет поднимать частоту фильтра, на тоже самое значение.

Огибающая модуляции[править]

Огибающая модуляции позволяет выбрать один из ряда параметров, или назначить что эта огибающая будет контролировать. Путем настройки огибающей модуляции, вы выбираете на какой параметр она будет влиять и как выбранный параметр будет изменяться с течением времени.

Доступные параметры:

  • Osc 1 - позволяет контролировать частоту первого осциллятора.
  • Osc 2 - то же самое, но для вторго осциллятора.
  • Osc Mix - позволяет контролировать параметр смеси осцилляторов Mix. Оба осцилляторов должен быть активированы.
  • FM - позволяет контролировать параметр FM секции осцилляторов. Оба осцилляторов должен быть активированы.
  • Phase - позволяет контролировать параметр Phase для первого и второго осцилляторов. Обратите внимание, что Phase должен быть активирован.
  • Freq 2 - позволяет контролировать параметр частоты второго фильтра.

Остальные параметры имеют те же же значения что были описаны в главе "Огибающая фильтра".

Секция LFO[править]

LFO низкочастотный генератор. LFO является осциллятором, как Osc 1 и 2, он также генерирует сигнал и его частоту. Тем не менее между ними есть два существенных отличия:

  • LFO генерирует только низкочастотные сигналы.
  • Вы никогда не услышите генерируемый сигнал LFO. Вместо этого он используется для модуляции различных параметров.

Наиболее часто LFO применяется для модуляции высоты тона генерируемого звука осциллятором, для получения вибрато. Субтрактор оснащен двумя LFO. Параметры и модулируемые, несколько различались между LFO 1 и LFO 2.

LFO 1[править]

LFO 1 позволяет выбирать различные формы сигналов для модуляции параметров. Это (сверху вниз):

  • Треугольник - гладкие волны, подходящие для нормального вибрато.
  • Перевернутая пилообразная - приводит к "нарастанию" цикла. В случае применения к частоте осциллятора, питч дойдёт до определенной точки (регулируется параметром Amount), после чего цикл сразу же начинается снова.
  • Пилообразная - приводит к "понижению вниз" цикла, так же как и повышение, но инвертируется.
  • Квадратная - приводит к резко изменяющимся циклам между двумя значениями, может использоваться для трели т.д.
  • Случайная - производит случайной модуляции шагнул к месту назначения. О некоторых марочных синтезаторов, это называется "образец", и держать ".
  • Мягкие случайные - так же, как и выше, но с гладкой модуляцией.

Доступные параметры модуляции для LFO 1 (сверху вниз):

  • Osc 1,2 - LFO 1 контролирует высоту тона (частоту) осцилляторов 1 и 2.
  • Osc 2 - то же самое, но только для второго осциллятора.
  • F.Freq - LFO 1 управляет частотой первого фильтра (и второго фильтра, если они связаны).
  • FM - LFO 1 контролирует параметр FM в секции осцилляторов. Оба осциллятора должны быть активны для получения слышимого эффекта.
  • Phase - контролирует параметр Phase для первого и второго осцилляторов.
  • Mix - контролирует параметр Mix в секции осцилляторов.

Остальные параметры LFO 1:

  • Sync - нажав на эту кнопку, вы включаете/отключаете синхронизацию LFO. Частота LFO будут синхронизирована с темпом проекта, в одном из 16 возможных временных делений. Когда синхронизация включена, регулятор Rate (см. ниже) используется для установки желаемого временного деления. Поверните ручку и вы увидите подсказку для указания временного деления.
  • Rate - ручка контроля частоты LFO. Поверните по часовой стрелке для увеличения скорости модуляции.
  • Amount - этот параметр определяет, в какой степени модулируемый параметр будет зависеть от LFO 1. Повышение значения этого регулятора создаёт более радикальные изменения.

LFO 2[править]

LFO 2, полифонический. Это означает, что при нажатии каждой новой ноты, образуется новый независимый цикл LFO, в то время как LFO 1 изменяет параметр с использованием всё того же продолжающегося цикла. Это может быть использовано для получения тонкого эффекта кросс-модуляции, с несколькими циклами LFO, заставляя действовать их друг против друга. LFO 2 также позволяет производить модуляции силы нажатия клавиш (см. параметр "Keyboard Tracking" ниже).

Доступные параметры модуляции для LFO 2 (сверху вниз):

  • Osc 1,2 - LFO 2 контролирует высоту тона (частоту) осцилляторов 1 и 2.
  • Phase - контролирует параметр Phase для первого и второго осцилляторов.
  • F.Freq 2 - LFO 2 управляет частотой второго фильтра.
  • Amp - выбор этого параметра позволяет модулировать общую громкость. Для создания эффекта тремоло.

Параметры LFO 2:

  • Delay - параметр используется для установки времени задержки, через какой промежуток времени LFO начнёт действовать. Например, если в качестве модулируемого параметра выбрано значение Osc 1,2 и задержка установлена в среднее значение, звук начнёт модулироваться только, если вы держите клавишу достаточно долго. Задержка модуляции LFO может быть очень полезна, особенно если вы создаёте звучание музыкального инструмента типа скрипки или флейты.
  • Keyboard Tracking - если этот параметр на LFO включен, то скорость LFO будет постепенно возрастать вместе с повышением ноты на клавиатуре (то есть чем выше нота тем быстрее скорость LFO). Повышение этого значения приводит к более радикальным результатам.
  • Rate - ручка контроля частоты LFO. Поверните по часовой стрелке для увеличения скорости модуляции.
  • Amount- этот параметр определяет, в какой степени модулируемый параметр будет зависеть от LFO 1. Повышение значения этого регулятора создаёт более радикальные изменения.

Секция контроля скорости нажатия клавиш[править]

Скорость нажатия клавиши используется для контроля различных параметров в соответствии с тем как вы играете на клавиатуре, твердо или мягко. Обычно быстрая скорость нажатия клавиши издаёт более яркие и громкие звуки. Субтрактор характеризуется очень широкими возможностями скорости модуляции. С помощью ручки в этом разделе, вы можете контролировать, сколько различных параметров будет зависеть от скорости нажатия клавиши. Сумма чувствительности к скорости может быть установлена на положительные или отрицательные значения, при средней позиции параметров скорость нажатия никак не влияет.

Доступные следующие параметры:

  • Amp - позволяет вам контролировать общую громкость звука. Если установлено положительное значение, громкость увеличится при повышении скорости нажатия клавиш. Отрицательное значение инвертирует эту связь, так что громкость уменьшается если вы играете сильнее и увеличивается если вы играете мягче. Если установлен ноль, звук будет играть с постоянной громкостью, независимо от того как вы играете: жестко или мягко.
  • FM - контроль параметраFM от скорости нажатия клавиши. Положительное значение будет увеличить количество FM (частотной модуляции). Отрицательные значения инвертируют эту взаимосвязь.
  • М. Env - контроль огибающей Мod Envelop. Положительное значение увеличит огибающую, если вы играете сильнее. Отрицательные значения инвертируют эту взаимосвязь.
  • Phase - контроль параметра Phase. Относится как к к первому так и ко второму осцилляторам. Положительное значение увеличит значение параметра, если вы играете сильнее. Отрицательные значения инвертируют эту взаимосвязь.
  • Freq 2 - контроль параметров частоты двух фильтров. Положительное значение увеличивает частоту фильтра, если вы играете сильнее. Отрицательные значения инвертируют эту взаимосвязь.
  • F. Env - контроль огибающей Filter Envelop. Положительное значение увеличит огибающую, если вы играете сильнее. Отрицательные значения инвертируют эту взаимосвязь.
  • F. Dec - контроль параметра Decay в огибающей фильтра. Положительные значения приведет к увеличению времени распада, если вы играете сильнее. Отрицательные значения инвертируют эту взаимосвязь.
  • Mix - контроль Osc Mix. Положительные значения приведет к увеличению параметра Osc Mix
  • A. Atk - контроль параметра Attack в огибающей амплитуды (Amp). Положительное значение приведёт к увеличению времени атаки, если вы играете сильнее. Отрицательные значения инвертировать этой взаимосвязи.

Колёса Pitch Bend и Mod[править]

Колесо Pitch Bend используется для "гибкой" настройки высоты тона звука. Колесо модуляции (Mod) может быть использовано для применения модуляций различных параметров во время проигрывания вашего проекта. Практически все MIDI клавиатур имеют регулятор Pitch Bend. В SubTractor настройки входящих значений MIDI Pitch Bend и сообщений модуляции влияют на звук. SubTractor имеет два функциональных колеса, которые могут быть использованы для модуляции различных параметров в реальном времени или модуляции и высоты тона, если у Вас нет этих контроллеров на вашей миди клавиатуре, или если вы не используете клавиатуру вообще.

Диапазон колеса Pitch Bend[править]

Параметр устанавливает высоту тона, когда колесо поворачивается полностью вверх или вниз. Максимальное количество полутонов при повороте колеса = "24" (вверх/вниз 2 октавы). Количество полутонов регулируется параметром Range.

Колесо модуляции[править]

Колесо модуляции (Mod) может контролировать одновременно несколько параметров. Вы можете установить положительные или отрицательные значения. Следующие параметры могут быть затронуты колесом модуляции:

  • F. Freq - контролирует параметр частоты первого фильтра. Положительное значение будет увеличивать частоту (если колесо толкнуть вперед). Отрицательные значения инвертируют эту связь.
  • F. Res - контролирует параметр резонанса первого фильтра. Положительное значение будет увеличивать резонанса (если колесо толкнуть вперед). Отрицательные значения инвертируют эту связь.
  • LFO 1 - контролирует диапазон параметра LFO 1. Положительное значение будет увеличивать диапазон, (если колесо толкнуть вперед). Отрицательные значения инвертируют эту связь.
  • Phase - контролирует параметр фазы для первого и второго осцилляторов. Обратите внимание, что модуляция фазы (вычитание или умножение) должна быть активирована, для получения какого либо эффекта.
  • FM - контролирует параметр FM модуляции. Положительное значение увеличивает FM модуляцию, (если колесо толкнуть вперед).. Отрицательные значения инвертируют эту связь. Оба осциллятора должны быть активированы для получения какого либо эффекта.

Главная секция[править]

Легато[править]

Legato лучше всего работает с одноканальными звуками. Установите полифонию (см. ниже), и выполните следующие действия:

  • Удерживая нажатой одну клавишу (миди клавиатуры), нажмите еще одну клавишу, не отпуская предыдущую. Обратите внимание, что питч плавно переползает в новую тональность, а не начинается сразу с новой тональности, а предыдущая нота продолжается. То есть, не будет новых атак. Скорость перехода на новый тон определяется параметром Portamento.
  • Если полифония (параметр Polyphony) установлен в значение больше чем 1 голос, легато будут применяться только тогда, когда все голоса назначены, задействованы. Например, если у вас значение полифонии = "2", и вы удерживаете аккорд из 3-х нот, то одна нота останется не изменой, тогда как 2-е другие сыграют легато. Количество голосов определяет сколько нот может звучать одновременно, т.е. если аккорд из трёх нот и значение полифонии 3, то легато не будет.

Retrig[править]

Это и есть "нормальные" настройки для воспроизведения полифонических патчей. То есть, когда вы нажимаете на клавишу, не отпуская предыдущих, огибающие питча новых нот вновь срабатывают, например, когда вы отпустите все клавиши и нажмите по новой, скорость перехода на новый тон определяется параметром Portamento. В монофоническом режиме, Retrig имеет дополнительную функцию, если вы нажимаете на клавишу и, удерживая ее, нажмите новую клавишу, а затем отпустите, произойдёт новое срабатывание огибающей.

Портаменто (Время)[править]

Портаменто, определяет "скольжение" между тонами. Ручка Portamento используется для установки того, как долго следующая нота будет переходить в новый тон. Если вы не хотите получать эффекта скольжения, установите этот регулятор в значение ноль.

Настройка количества голосов - Полифония[править]

Определяет, полифонию(Polyphony), то есть количество голосов которые может играть одновременно патч субтрактора. Для патча может быть использовано монофоническая полифония (значение = "1"), либо можно увеличить количество голосов патча. Максимальное количество голосов которое вы можете установить в патче субтрактора = 99.

Обратите внимание, что установка Polyphony не создаёт голоса. Например, если у вас есть патч, который имеет значение полифонии равным 10 голосам, но проигрывается голосов, к примеру только 4, это не будет означать, что вы "тратите" 6 голосов. Иными словами, параметр полифонии не то, что вам необходимо учитывать, если вы хотите уменьшить нагрузку на процессор.

О кнопку низкой пропускной способности (Low BW)[править]

Это может быть использовано для уменьшения нагрузки на процессор. При активации этой функции будут удалены некоторые высокие частоты в звуке у данного устройства, зачастую это не заметно (это особенно актуально для басовых звуков).

Внешняя модуляция[править]

Субтрактор может контролировать контроллеры с помощью MIDI сообщений, а также пути их с различными параметрами. Следующие MIDI сообщений можно получить:

  • A.Touch - послекасане (давление в канале).
  • Expr - педаль экспресси.
  • Breath - контроль дыхания.

Если ваша MIDI клавиатура может отправлять сообщения послекасания, или если у вас есть доступ к педали экспрессии или контроллеру дыхания, вы можете использовать их для модуляции параметров. "Ext. Mod" переключатель режима работы.

Эти сообщения могут управлять следующими параметрами:

  • F. Freq - контролирует параметр частоты первого фильтра. Положительное значение будет увеличивать частоту. Отрицательные значения инвертировать эту связь.
  • LFO 1 - контролирует диапазон параметра LFO 1. Положительное значение будет увеличивать диапазон. Отрицательные значения инвертируют эту связь.
  • Amp - контролирует общую громкость звука. Положительное значение увеличивает громкость. Отрицательные значения инвертируют эту связь.
  • FM - контролирует параметр FM модуляции. Положительное значение увеличивает FM модуляцию. Отрицательные значения инвертируют эту связь. Оба осциллятора должны быть активированы для получения какого либо эффекта.

Обратная панель[править]

Аудио выход (Audio Output)[править]

Это главный аудиовыход SubTractor-а. При создании нового устройства субтрактор, автоматически направляется на первый свободный канал микшера.

Sequencer контроль (Sequencer Control)[править]

Sequencer control имеет 2 входа CV и Gate они позволяют управлять субтрактором другими CV/Gate устройствами (как правило это матрица или Redrum). Сигнал на вход CV управляет питчем, а сигнал на вход Gate обеспечивает включение/выключение вместе с velocity. Для достижения наилучших результатов, вы должны использовать входы Sequencer control с одноканальными звуками.

Входы модуляции (Modulation Inputs)[править]

Помните, что CV соединения не будут храниться в патче субтрактора, даже если соединения происходят не с внешними устройствами, а между самим субтрактором!

Этими входами можно модулировать различные параметры субтрактора с помощью других устройств, или модулировать с помощью выходов этого же субтрактора. Эти входы могут контролировать следующие параметры:

  • Питч первого и второго осциллятора.
  • Фазу первого и второго осциллятора.
  • Сумму FM.
  • Частоту первого фильтра.
  • Резонанс первого фильтра.
  • Частоту второго фильтра.
  • Усилитель уровня громкости.
  • Колесо Mod.

Выходы модуляции (Modulation Outputs)[править]

Modulation Outputs могут быть использованы для контроля других устройств, а также других параметров в этом же субтракторе. Присутствуют следующие выходы:

  • Огибающая Mod.
  • Огибающая фильтра.
  • LFO 1.

Входы гейта (Gate Inputs)[править]

Эти входы могут получать CV сигналы управляющие огибающими субратора. Обратите внимание, что подключение к этим входам заменит нормальный запуск огибающих. Например, при подключении выхода LFO на вход Gate Amp, не привело бы к изменению огибающей амплитуды при проигрывании ноты, т.к. это теперь находится под контролем LFO. In addition you would only hear the LFO triggering the envelope for the notes that you hold down. Следующие гейт входы могут быть выбраны:

  • Огибающая амплитуды.
  • Огибающая фильтра.
  • Огибающая модуляции (Mod).
