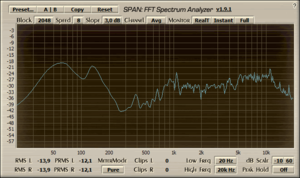

Voxengo SPAN.png

Внимание! В этой статье описывается Voxengo SPAN v1, т.к. новая версия сложнее и на начальном этапе усложняет процесс.

Voxengo SPAN - это анализатор амплитудно частотной характеристики (АЧХ) звука.

Настройка Voxengo SPAN[править]

  1. Voxengo SPAN block speed.png
    • Block - точность отображения. 8192 достаточно, но и 16384 тоже в ряде случаев необходимо.
    • Speed - скорость изменения амплитуды.
    • Slope - изменение наклона отображения АЧХ. Если вы только начинаете изучать анализатор, то сделайте значение равное 0,0db, это облегчит изучение, т.к. вы будете видеть то, что есть на самом деле.
  2. Voxengo SPAN avg.png
    • Avg - отображение суммы левого и правого каналов.
    • Max - отображение максимального значения одного из каналов.
    • L - отображение только левого канала.
    • R - отображение только правого канала.
    • L+R - отображение правого и левого каналов вместе.
  3. Voxengo SPAN monitor.png
    • Красная область:
      • RealTi - отображение в реальном времени.
      • Avg - похожа на Speed.
      • Max - отображение максимального значения.
    • Синяя - призрак отображения.
    • Зелёная - точность отображения.
  4. Voxengo SPAN rms.png - RMS каналов. Красная область метод измерения RMS.

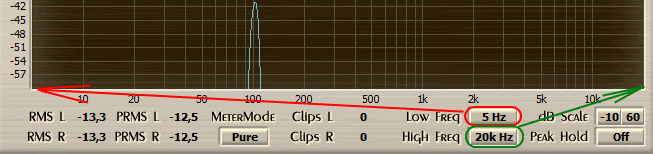

Voxengo SPAN freq.png

Область отображения частот.

  • Красная область - нижний порог.
  • Зелёная - верхний.

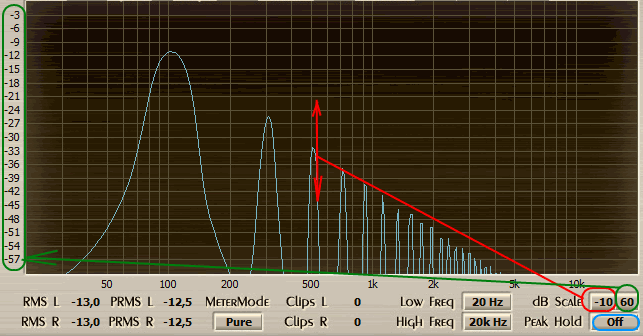

Voxengo SPAN scale.png
  • Красная область - изменение отображения амплитуды.
  • Зелёная - изменение шкалы децибелометра.
  • Синяя - задержка отображения АЧХ.

Анализ[править]

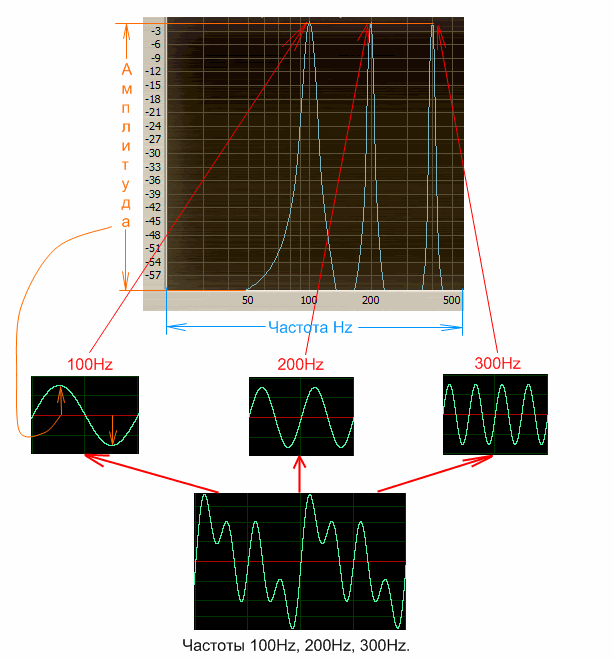

Любой звук состоит из различных частот, и у каждой частоты своя амплитуда (проще говоря громкость). То есть АЧХ - Амплитуда + Частота = Характеристика.

Span achh.png

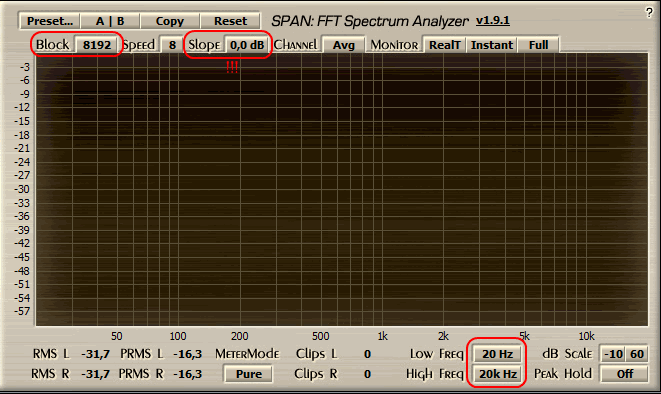

Если вы только начинаете изучать анализ звука, то в Voxengo SPAN поставьте значения как на рисунке ниже, это облегчит изучение:

Voxengo SPAN settings.png

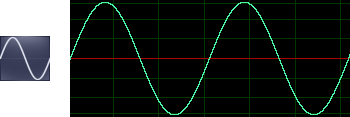

Многие начинающие музыканты представляют звук как одну изменяющуюся со временем волну звука. Но это не так (за исключением синуса), любой звук состоит из различного сочетания частотных колебаний. Образно одна частота представляется в аудио редакторах как синус:

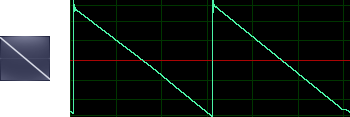

Давайте и мы не будем вдаваться в подробности частот, а просто представим для более лёгкого понимания, что каждая частота это просто синус. Так вот каждый пик который показывает Voxengo SPAN это 1 синус. Проанализируйте пилообразную форму волны:

Voxengo SPAN saw.png

И вы увидите что пилообразная волна это по сути не пилообразная волна, а просто большое количество одновременно звучащих синусов. Проанализируйте другие формы волн и вы увидите что они также состоят из различного сочетания синусов. Более того, абсолютно любой звук состоит из различного сочетания синусов, ниже приведён пример бочки (Kick):

Voxengo SPAN kick.png

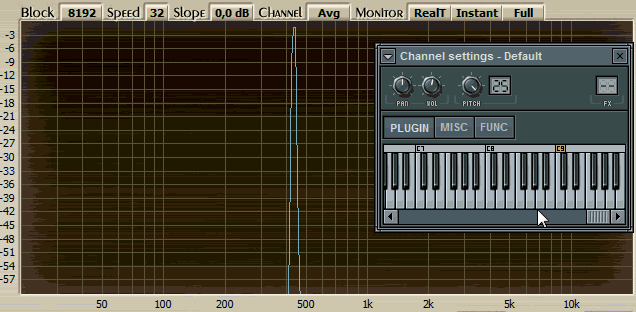

Но почему то у него не видно пиков как при анализе пилы, а звук в Voxengo SPAN выглядит как 1 сплошной пласт, не надо думать, что он состоит не из синусов, и также не надо думать, что внём очень много синусов и они всё закрывают. Просто эти синусы очень быстро меняют частоту и это не заметно. Посмотрите анимированную картинку ниже, на ней показан пример быстрого изменения частоты одного синуса, и как это отображает Voxengo SPAN:

Voxengo SPAN sine pitch.gif

Из-за быстрого изменения частоты Voxengo SPAN не отображает это быстрым перемещением одного пика. Но синусы в бочке есть, и причём не один.

Все эти пики (синусы (частоты)) называются "Гармоники".

Если вы только начинаете изучать анализ АЧХ, то проанализируйте различные стили музыки и сравните со своими работами. Также проанализируйте различные инструменты и звуки. Анализатор очень помогает при эквализации и сведении дорожек, а также при синтезе звука, особенно начинающему музыканту.
