Если вы в первый раз используете Mid/Side инструмент стерео формования, рекомендуем прочитать раздел учебника (ниже), для того, чтобы получить максимальную отдачу от Stereo Shaper. Попробуйте использовать пресеты, а не ручную настройку матрицы микшера, покрыты все нормальные варианты Mid/Side обработки.

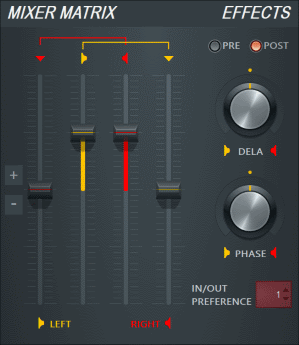

Ползунки управляют смешиванием, уровнем и фазами левого и правого каналов. Маркировка "+" и "-" слева от банка ползунков говорит о том, что верхняя и нижняя позиции ползунков добавляют (подмешивание положительной фазы) или вычитают (подмешивание отрицательной фазы) звуковые сигналы. Например, перетащив самый левый ползунок вниз это вычтет правый канал из левого (подмешивание перевёрнутой фазы правого канала в левый), хотя в целом результат этого действия будет полностью зависеть от позиций других ползунков. Используйте панель подсказок, чтобы сделать точные настройки ползунков. Примечание: Левая и правая пара ползунков это сумма для создания левого и правого каналов выхода Stereo Shaper.
Ползунки слева направо:
Уровень правого канала в левом - подмешивание правого канала в левый, + будет подмешивать положительную фазу, - отрицательную фазу, то есть любая общая звуковая информация будет полностью вычитаться, когда ползунок достигнет точки -0 дБ.
Уровень левого канала - обычный ползунок настройки громкости левого канала. Чтобы инвертировать фазу переместите ползунок в положение -0 дБ.
Уровень правого канала - обычный ползунок настройки громкости правого канала. Чтобы инвертировать фазу переместите ползунок в положение -0 дБ.
Уровень левого канала в правом - подмешивание левого канала в правый, + будет подмешивать положительную фазу, - отрицательную фазу, то есть любая общая звуковая информация будет полностью вычитаться, когда ползунок достигнет точки -0 дБ.
Не паникуйте! Дышите медленно и глубоко, посмотрите внимательно пресеты и работать через них в систематическом порядке, терпение будет вознаграждено пониманием.
Pre/Post (перед/после) - определяет, как будут применяться эффекты, перед (Pre) или после (Post) в стерео-матрицы микшера.
Delay (задержка) - поверните ручку вправо, чтобы задержать правый канал до 500 мс, поверните ручку влево, чтобы задержать левый канал до 500 мс. Создает псевдо-стерео эффект для моно сигналов, попробуйте значения от 20 до 40 мс.
Phase (фаза) - изменяет фазу L или R каналов. Среднее положение это нормальная фаза (0 градусов), повернув ручку вправо это будет постепенно смещать фазу правого канала, повернув ручку влево это будет постепенно смещать фазу левого канала.
Этот параметр посылает сигнал "разницу" на сайдчейн канал. То есть, разница между основным выходом и входом плагина (разность или остаток). Дисплей (щёлкните по нему правой кнопкой мыши) чтобы указать канал микшера, куда Fruity Stereo Shaper самостоятельно отправит сайдчейн сигнал. Вы можете выбрать только один канал, чтобы отправить сигнал разницы.
Разница входа/выхода - этот параметр посылает части сигнала, которые были удалены с помощью операций матрицы микшера по "боковой цепочкой" канала микшера. Важно настроить "сайдчейн" маршрутизацию, так чтобы на канал микшера отправлялась только «разница» выхода, смотрите ниже:
Установите сайдчейн канал - выберите канал микшера с Fruity Stereo Shaper и щёлкните правой кнопкой мыши по ручке посыла целевого канала микшера. Из всплывающего меню выберите пункт Sidechain to this track.
Выберите сайдчейн канал - щёлкните правой кнопкой мыши по параметру In/Out Difference, чтобы увидеть каналы микшера, на которые маршрутизирован канал микшера со Stereo Shaper. Убедитесь, что целевой трек установлен как Sidechain (другими словами, уровень посыла в состоянии 0).
Выкл - когда параметр установлен на '--' выход плагин содержит только те части сигнала, которые остаются после операции матрицы микшера.
Индексы переключателя (цифры) определяют доступные для посыла треки, но номера не являются номерами каналов микшера (щёлкните правой кнопкой мыши по параметру, чтобы увидеть каналы микшера, перечисленные по названиям). Эта часть сайдчейн выхода важна для ряда процессоров, таких как "Mid/Side обработки", как будет рассказано в разделе учебника.
Вообще Fruity Stereo Shaper следует управлять с помощью готовых пресетов, представлены все типичные задачи плагина.
Эффекты:
Delay (задержка) - стандартная L/R стерео задержка 30 мс между L/R каналами (задерживается канал R). Значения между 20-40 мс обычно приводят к наиболее приятной стереоизации моно звуков.
Old/Old 2/Phaser (старый/старый 2 /фэйзер) - различная фаза + задержка L/R для создания стерео/статической фазы. Автоматизируйте параметры Phase или Delay, чтобы добавить движение в фаз.
Shrinked - другой псевдо-стерео эффект, использующий канал обратной связи и задержку L/R.
Stereoize ... (стереоизация) - различные псевдо стерео эффекты, использующие комбинации межканального смешивания, фазы и управление задержками L/R.
Смешивание:
aSide - "адаптирует" (см. ниже) сайд сигнал, выводя его в оба канала.
aSide (отделитель середины) - "адаптирует" (см. ниже) сайд сигнал, оставляя его на основном канале микшера, а мид сигнал посылается с помощью IN/OUT Difference на другой канал.
Invert Left (инвертировать левый) - инвертирует фазу левого канала.
Invert Right (инвертировать правый) - инвертирует фазу правого канала.
Left (отделитель правого) - левый канал остаётся на основном канале микшера, а правый посылается с помощью IN/OUT Difference на другой канал.
LR в LL - выбирается левый канал и заполняет оба L и R выхода.
LR в MS - преобразует стерео вход в M/S совместимый стерео сигнала. То есть, левый канал содержит MID сигнал, а правый SIDE.
LR в RL - меняет местами левый и правый каналы.
LR в RR - выбирается правый канал и заполняет оба L и R выхода.
Mid (середина) - Mid сигнал выводится на оба канала, Mid=(L+R)/2.
Mid (отделитель сайда) - Mid сигнал остаётся на основном канале микшера "адаптированным" (см ниже), а Side сигнал посылается с помощью IN/OUT Difference на другой канал.
MS в LR - преобразует M/S совместимый стерео вход в L/R стерео сигналы.
Side - сайд сигнал выводится на оба канала, Side=(L-R)/2.
Side (отделитель остатка) - сайд сигнал, (L-R)/2, остаётся на основном канале микшера, остатки посылаются с помощью IN/OUT Difference на другой канал.
Адаптирование каналов - (а) обозначает, что в одном из каналов была инвертирована фаза, чтобы помочь L/R стерео восстановлению. Например, aSide имеет инвертирование правого канала, так чтобы смешать aSide Right либо Mid канал (в обоих левом и правом каналах Mid идентичны) будет восстановлен правый сигнал. Другими словами, в то время как левый = Mid+Side, правый = Mid-Side, поэтому правый канал Side выхода должен быть с инвертированной фазой или «адаптирован» (в сторону). Если правый Side канал не был с перевёрнутой фазой (адаптирован) мы получим ещё один левый канал восстановленный на правом канале микшера. Смотрите раздел Mid/Side стерео обработки для получения более подробной информации.
Пресеты под названием Mixing - первый дескриптор названия любого пресета сопряжён с разделением в микшере пресета, список описывает сигнал который плагин оставляет на этом же канале микшера, в то время как второй дескриптор определяет какой сигнал будет отправлен через канал боковой цепи. Например пресет Left - Right splitter выводит левый канал на основной канал микшера где находится плагин, а правый канал отправляет по боковой цепи микшера (по выбору переключателя In/Out Difference).
В этом разделе рассматриваются некоторые из функций, которые может выполнять Stereo Shaper и как это достигается. Прежде чем мы начнём, давайте рассмотрим способы как могут быть объединены левый и правый каналы, создавая различные компоненты стерео микса, и их терминологию. Вы увидите эти термины, используемые в пресетах Fruity Stereo Shaper. Приведённые ниже диаграммы изображают перемещение левого и/или правого каналов, знаки на узлах смешивания (кружки) это операции (сложение, вычитание или деление усиления/каналов), а знаки "+" перед словами (содержание канала) указывают на фазу звука "+" оригинальная фаза, "-" это инвертированная фаза.

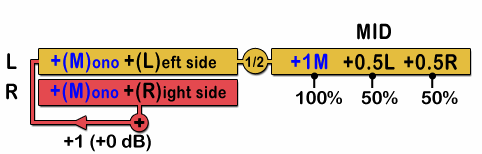

MID - это сокращение от слова Middle (средина), это моно сумма обоих каналов. Формула: Middle=(L+R)/2. В то время как это называется MID (середина), это не только то что звучит в центре панорамы, звуки спанорамированные влево и вправо также смешаны в сигнале MID. Это просто объединение обоих стерео каналов, и разделение на 2, в результате чего уровень опускается до среднего от этих двух каналов. К сожалению, вы увидите обсуждение MID в интернете, как будто это только информация в центре панорамы, это недоразумение вытекает от истоков техники записи с микрофона, Mid/Side. Однако в MID сигнале, преобладают звуки спанорамированные в цент. MID производится в следующих случаях: +1 (0 дБ) показывает правый канал в настоящее время подмешивающийся в левый канал на 1 (100%) или 0 дБ изменение уровня (без изменений). Это ссылка на метрологию используемую в межканальном смешивании ползунками Fruity Stereo Shaper (внешняя пара). Отметим также, что для представления MID сигнала требуется только один канал, и как упоминалось выше, в MID сигнале от исходного сигнала преобладает информация спанорамированная в центр. MID сигнал делит на два крайне спанорамированную влево и вправо информацию.

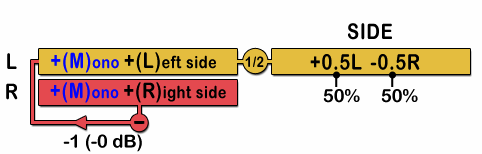

SIDE - это звуки спанорамированные по сторонам, другими словами, стерео компоненты в звукового сигнала уникальные для каждого динамика. Формула: SIDE=(L-R)/2. Как обычное вычитание монофонического сигнала. Положительный SIDE сигнал означает, что сигнал левого канала больше, чем правого, отрицательный SIDE означает, что сигнал правого канала больше, чем левого. SIDE производится в следующих случаях: Как и MID сигналу, SIDE сигналу для его представления требуется только один канал, см. MS стерео кодирование (ниже). В отличие от MID сигнала SIDE действительно содержит только стерео информацию, без каких-либо моно сигналов. Это означает, что какая-либо обработка применённая к этому сигналу будут влиять только на стерео компоненты микса.
Левый стереоканал = (L+R)/2+(L-R)/2. Данное L+R/2=MID&(LR)/2=SIDE, это может также быть написано, Стерео левый=MID+SIDE.
Правый стереоканал = (L+R)/2-(L-R)/2. Кроме того, Стерео вправо=MID-SIDE.
M/S стереокодирование - это тип стерео совместимого, стерео сигнала, который был повторно обработан как MID и SIDE каналы, а не левый и правый. MID и SIDE сигналы могут быть представлены в отдельных каналах, после чего два звуковых трека (стерео) могут содержать M/S, а не L/R.
Знаете ли вы, что вы можете выполнять все функции, присутствующие в Fruity Stereo Shaper путём соответствующей маршрутизации и инверсии фазы используя стандартные каналы микшера? Когда вы закончите с этим учебником, почему бы не попробовать создать MID и SIDE каналы микшера от исходного канала микшера, используя только маршрутизацию и параметры каналов микшера.
Одна из основных функций Stereo Shaper кросс-смешивание левого и правого стерео каналов. Изменяя фазу и уровень смешивания, может быть достигнуто множество различных полезных эффектов, в том числе панорамирование, расширение стерео и Mid/Side кодирование/декодирование. Чтобы понять более сложные процессы смешивания, полезно иметь чёткое представление о том, как звуковые волны смешиваются в соответствии с их фазами. Например, когда смешиваются две одинаковые звуковые волны они складываются вместе, делая волну в два раза громче. Однако, если одна волна инвертирована так, что фаза полностью противоположна, волны будут вычитаться, создавая тишину. В случае стереомикса, мы можем использовать эту технику, для вычитания середины (центра панорамы) звука как описано ниже в следующем разделе.
Как правило о стерео-треке думают как о левом и правом канале, воспроизведимых парой динамиков или наушников. Однако мы также можем думать о нём, как моно и стерео сигналах, смешанных вместе. Звуки спанорамированные в центр приходят из середины динамиков (т.е. как моно), не путайте это с MID сигналом, потому как MID сигнал (как описано выше) также имеет стерео информацию, смешанную в нём. «Моно» звуки генерируются, когда обе колонки производят один и тот же звук на одинаковом уровне. Стерео звук воспроизводится, когда левый и правый динамики создают уникальные звуки, или же то же звук на разных уровнях. Рассмотрим следующий пример;

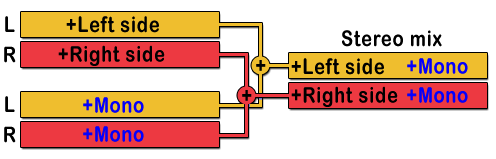

Диаграмма слева показывает два трека, центральная панорама (моно) и "стерео" трек с "левой стороной" и "правой стороной" жёстко спанорамированной в L и R. Эти два трека смешиваются в один стерео-трек.
Стерео сигнал - если мы воспримем слова буквально то "левая сторона" жёстко спанорамирована влево, и «правая сторона» жёстко спанорамирована вправо. Это стерео звуки где левый и правый каналы создают уникальные звуки.
Моно - слово моно панорамирование в мёртвую точку. Это означает, что оба как левая так и правая колонки воспроизводят то же самое "Mono" на том же уровне. Это звучит "моно" и поэтому спанорамировано к середине.
Сочетание - когда два трека смешиваются (+) левый канал теперь воспроизводит "левую сторону" и "моно", а правый канал будет воспроизводить: "правая сторона" и "моно". Следовательно звуки «левой стороны» и «правой стороны» приходят с крайне левой и правой сторон микса, а "Mono" кажется приходящим из центра стерео поля, в результате чего микс будет охватывать полное стерео разделение (лево, право и центр).
Наш стерео-трек можно в последствии спанорамировать влево или вправо, одним из двух способов:
Независимое изменение уровня L/R - за счёт понижения или повышения уровня L или R каналов, это вызовет изменение положения звука, слово «моно» перейдёт к более громкой стороне. Отдельные слова "Правая сторона" и "Левая сторона" останутся на месте, но будут казаться тише. Независимый способ сохраняет независимость информации L и R каналов за счёт потери звуков, которые является уникальным в подавляемом канале, при экстремальном панорамировании. Чтобы решить эту проблему используйте:
Смешивание каналов - смешивание (добавление) сигнал одного канала в другой, и уменьшение уровня исходного канала используя одно и той же количество. Это похоже на "вливание" звука из одного канала в другой, немного, как вода из одного стакана в другой (звук микса). В нашем примере панорамирования-влево, левый канал будет производить все слова, «Лево», «Моно» и «Право», никакие звуки не будут потеряны. Примечание: Это метод, используется в параметрах панорамирования микшераFL Studio.
Stereo Shaper позволяет перемещать стерео дорожки с помощью одного из методов, описанных выше. Тем не менее, некоторые из наиболее интересных функций Stereo Shaper относятся к его возможности обработки звука, как описано ниже.
Начните с нового проекта и загрузите в плейлист аудио клип с хорошим стерео-разделением, этот раздел учебника не будет работать с моно звуком, если нет стерео, нет ничего, чтобы увеличить.
Загрузите Stereo Shaper на мастер канал микшера. Субтрактивное кросс-смешивание работает путём обращения фазы канала и добавление его в противоположный. Фаза контролируется направлении ползунков, как показано на схеме матрицы смешивания рассмотренной ранее, верхняя половина является нормальной смесью, нижняя половина имеет отрицательные фазы (субтрактивное смешивание, если какие-либо сигналы являются общими).
Stereo Shaper открывается с патчемDefault; обратите внимание, что ползунки каналов левый в правый и правый в левый установлены в среднее положение (без смешивания), и ручки уровней левого и правого каналов находятся в положении 100% (+0 дБ). Цифры дБ, кстати, описывают изменения, сделанные по отношению к исходному сигналу. 0 дБ нет изменения уровня, а -0dB означает, что сигнал имеет изначальный уровень, но с противоположной фазой (зеркальное отражение).
Установите проект на воспроизведение и перетащите ползунки каналов левый в правый и правый в левый вплоть до -6 дБ (-50%). Обратите внимание, как происходит некое волшебство; стерео ширина кажется увеличиваться.
Метод, описанный выше, является тем же процессом, что ручка стерео разделения используемая в микшере, при повороте влево от позиции 12:00. Диаграмма (выше) показывает, что произошло алгебраически, левый канал = [(Mono+Left)-(0,5Mono+0,5Right)]=[Left-0,5Right-0,5Mono] и правый канал = [(Mono+Right)-(0,5Mono+0,5Left)]=[Right-0,5Left-0,5Mono]. Обратите внимание, что "Моно" (центр панорамы) звуки на 0,5 (50%) от их первоначального уровняи, что более важно, L и R (боковые) сигналы всё ещё находятся на 100%, теперь в 2 раза громче, чем моно (в центре) микса. Другими словами, мы увеличили сайд составляющую (стерео эффект).
По сравнению с расширением, сужение стерео это относительно просто. Здесь каналы L и R просто перекрёстно-подемешиваются друг в друга так, что в крайних значениях, левый и правый каналы становятся одинаковы.
Установите все ползунки в -6 дБ, это означает, начиная с крайнего левого ползунка, 50% подмешивание правого в левый, 50% уровень левого канала, 50% уровень правого канала и 50% подмешивание левого в правый. Левый и правый каналы подавлены на 50%, чтобы сохранять общий уровень.
Это как ручка стерео разделения которая находится в микшере и повёрнута полностью вправо от позиции 12:00. Для достижения этой цели с помощью Stereo Shaper установите все ползунки в 50% (+6 дБ), или выберите пресет "Mid".

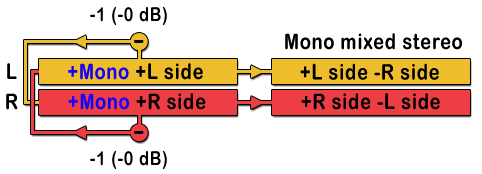

Начиная с учебника "Стерео расширение", если ползунки левый в правый и правый в левый опускаются от -6 дБ до -0 дБ (то есть -100% перекрёстного-смешивания), то какие-либо общие звуковые сигналы между L и R каналами полностью удаляются.
Это оставляет только информацию, уникальную для каждого из каналов, добавляя и перевёрнутую копию уникального звука в противоположные каналы.
Алгебраически левый канал = (M+L)-(M+R)=LR и правый канал = (M+R)-(M+L)=RL. При этом перекрёстном-смешивании "моно" всё ещё будет звучать, но это удалит звуки, которые изначально были общими для обоих каналов (средне смешанные звуки).
Вы, вероятно, также заметите, что это звучит немного странно, это происходит из-за разности фаз пересекающихся-каналов, звук, который вы слышите, это те звуки, которые раньше были в крайнем стерео поле. Инверсия фазы либо L либо R канала сделает звук менее «странным» (потому как оба канала, на самом деле одинаковы), но звук будет размытым и не особенно приятным. Чтобы инвертировать фазу одного канала, вставьте второй Stereo Shaper после первого, выберите патч «Default» и установите уровень любого канала, левого или правого в -0 дБ.
"Удаление центрально спанорамированных звуков" обычно продаются как "вокальные экстракторы" (посмотрите это видео). Если предположить, что вокал спанорамирован точно в центре между колонок и он не содержит стерео эффектов (реверберации, пинг-понг дилэя и т.п.) и музыка в основном назодится в стерео, инструменты спанорамированы вокруг стерео поля, то теоретически должно быть возможно отделить MID (вокал) от SIDE (музыки). Звучит неплохо в теории, но почти всегда это терпит неудачу в практике, потому как стерео-эффекты, удаляются вместе с вокалом, и предположения, которые мы только что изложил никогда на 100% не удовлетворены, потому как вокал пересекается с инструментами. Потому как Fruity Stereo Shaper может отправлять по боковой цепи MID и SIDE компоненты на отдельные каналы, вы можете отделить MID (основной вокал) и SIDE (основная музыка) компоненты микса.
Технология MID/SIDE обработки имеет ряд применений, включая мастеринг. Например, стерео записи таких инструментов, как акустические гитары могут иметь более яркие стерео компоненты и/или иметь расширенное стерео поле. С другой стороны, низкочастотные звуки (обычно спанорамированые в центр) могут быть независимо сжаты и сделаны громче. Чтобы помочь этому процессу, Fruity Stereo Shaper имеет возможность выхода по боковой цепи, разницы между обработанным выходом плагина и исходным входящим сигналом. Если мы настраиваем плагин для сохранения только MID (середины) сигнала, то разница (уходит с помощью переключателя боковой цепи) будет SIDE (стерео) сигналом. Используя этот подход мы установим плагин для разделения MID и SIDE сигналов для отдельной обработки. Для этой техники вам потребуется два канала микшера, и трек со стерео компонентами, в противном случае нет никакого "SIDE" сигнала, который будет отделятся от MID:

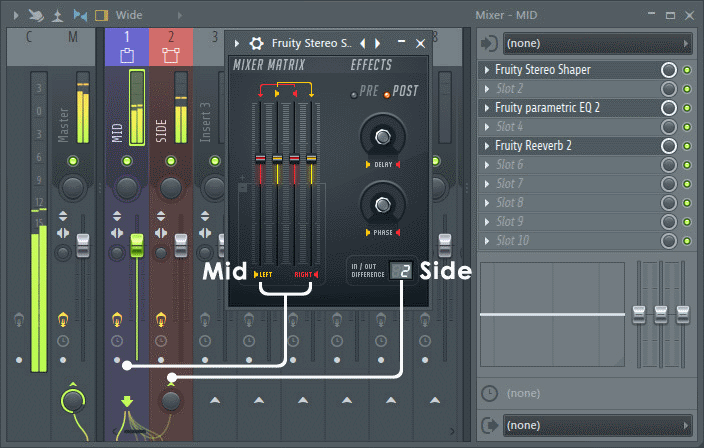

В описанной выше конфигурации сигнал MID проходит через Stereo Shapers на канале микшера, на мастер. Стерео SIDE сигнал посылается на другой канал по боковой цепи, а затем на мастер. Щёлкните правой кнопкой мыши по переключателю IN/OUT DIFFERENCE, чтобы установить канал. Вот, как настроить:
Откройте новый проект FL Studio.
Загрузите ваши звук для обработки как аудио клип и переместите его в плейлист.
Загрузите Stereo Shaper на канал микшера.
Переименуйте канал микшера, содержащий Stereo Shaper, в MID (середина). Этот трек будет выводить MID сигнал на мастер-канал.
Маршрутизируйте ваш аудио-клип (то есть звук для обработки) на канал мкшера MID.
Переименуйте канал мкшера правее от Stereo Shaper в SIDE (стерео). Этот канал будет получать SIDE сигнал и отправлять на мастер-канал.
Маршрутизация боковой цепи - выберите канал микшера MID и щёлкните правой кнопкой мыши по переключателю посыла канала микшера SIDE и выберите Sidechain to this track (боковая цепь для этого канала). Теперь канал микшера MID имеет боковую цепь для SIDE.
Щёлкните правой кнопкой мыши по переключателю IN/OUT Difference в плагине и выберите из списка канал микшера SIDE. Теперь Stereo Shaper отправляет SIDE сигнал на канал микшера SIDE.
В плагине Stereo Shaper выберите пресет Mid - aSide splitter. Сигналы MID и SIDE из аудио-клипа теперь будут иметься на соответственно названных MID и SIDE каналах.
Нажмите кнопку воспроизведения и слушайте этот аудио-клип. Это должно звучать без изменений, однако вы должны увидеть как оба канала микшера MID и SIDE содержат звук. Обычно SIDE сигнал, как правило, немного ниже по уровню, чем MID сигнал, это будут отображать пиковые измерители.
Стерео расширение - вы можете поднять уровень SIDE канала микшера вплоть до +6 дБ или понизить уровень MID канала микшера до -6 дБ (или +3 дБ SIDE и -3 дБ MID) для максимального стерео эффекта. Если вы выдейте за пределы 6 дБ относительного изменения, стерео эффект будет постепенно снижаться (см. раздел "стерео расширения" выше, чтобы узнать, почему 6 дБ магическое число).
Солирование SIDE/MID компонентов - обратите внимание, что если вы солируете MID канал, это звучит моно (как и ожидалось), однако если вы солируете канал SIDE это не звучит как стерео. на самом деле, это звучит как "очень странное" моно. Это потому, что сайд сигнал должен быть объединён с мид сигналом, прежде чем они станут стереофоническим звуком. Солирование сайд сигнала даёт тот же звук, как описано в разделе «Удаление центрально спанорамированных звуков» выше. Будьте уверены, что эффект обработки применённый к этому сигналу будет применяться независимо к SIDE компонентам входящего сигнала, вы просто не можете услышать их в изоляции и в «стерео», одновременно.
Mid/Side мастеринг (наконец-то!) - при размещении эффектов, таких как компрессор и параметрический эквалайзер после плагина Stereo Shaper и на канале микшера SIDE, вы можете отдельно применять реверберацию/сжатие/эквализацию на MID и SIDE компоненты сигнала.
Держите уровень в виду - при сжатии и эквализации MID и SIDE сигналов, убедитесь, что вы сохраняете на постоянной громкости MID и SIDE каналы микшера. Если выход или каналы изменяются в сравнении с необработанным уровнем (отключите "освоение" эффекты, чтобы проверить), наряду с изменением уровня вы будете изменять стерео разделение. Например, если вы сжимаете SIDE сигнал и это усиливает выход дорожки на +4 дБ, вы можете уменьшить ползунок громкости канала на несколько дБ, чтобы компенсировать и (как правило) сохранить оригинальный стерео баланс.
Если вы сделали проект, у вас есть доступ ко всем компонентам микса, таким образом вы можете делать гораздо эффективнее какие-либо изменения в компрессии, эквализации и панорамировании, и т.д. на на отдельных каналах. Как правило, вы не должны делать Mid/Side мастеринг. Техника используется в основном мастеринг-инженерами, которые получают стерео треки и не имеют доступа к полному миксу и отдельным трекам (как они говорят трек "связан").
